NN3056-S-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：280 mm，外径：420 mm，厚度：106 mm。
价格区间：￥18933.6 - ￥23477.66【详情】
NN3056-S-K-M-SP是一款超高精密级别的NN型圆柱滚子轴承，其设计针对高精度应用场景需求。该型号轴承的内径为280毫米，外径为420毫米，厚度为106毫米，尺寸规格适用于中等负荷与高速运转工况。
作为精密圆柱滚子轴承的细分类型，NN型结构采用双列滚子对称排列，具备较高的径向刚性和旋转精度。该型号后缀中的特殊代号体现了其材料、游隙及精度等级的优化配置，能够在连续运转条件下保持稳定的性能表现。此类轴承常应用于机床主轴、精密旋转工作台等设备，在保证定位精度的同时有效控制径向位移。
通过特定的热处理工艺与表面处理技术，该轴承在耐磨性和抗疲劳性能方面具有较好表现。其结构设计有助于在复杂工况下维持润滑剂的稳定性，延长维护周期。需要注意的是，实际使用中需根据设备要求配合适当的安装方法与润滑方案，以充分发挥其技术特性。该型号轴承的选择应结合具体负载条件与精度需求进行综合评估。

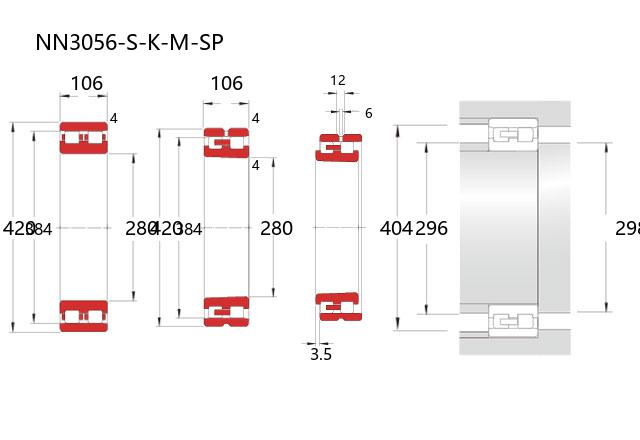

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3056-S-M-SP |
| 双列NN型 | 锥孔型 | NN3056-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 280 |
| 外径 | D | 420 |
| 宽度 | B | 106 |
| r(min) | 4 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 384 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1080 |
| 基本额定静载荷 | Cor | 2080 |
| 限制速度(rpm) | ||
| 脂润滑 | 1900 | |
| 油润滑 | 2300 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.5 |
| 安装尺寸(mm) | ||
| da(min) | 296 | |
| d1a(min) | 298 | |
| Da(max) | 404 | |
| Da(min) | 388 | |
| ra(max) | 3 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 25 |
| 锥孔型 | CC9(max) | 55 |
| 锥孔型 | CC0(min) | 40 |
| 锥孔型 | CC0(max) | 70 |
| 锥孔型 | CC1(min) | 55 |
| 锥孔型 | CC1(max) | 110 |
| 直孔型 | CC1(min) | 20 |
| 直孔型 | CC1(max) | 55 |
| 润滑孔尺寸(mm) | ||
| dh | 6 | |
| w | 12 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 47.7 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NN3056K轴承 精密圆柱滚子轴承 |
NSK | 280.00 X 420.00 X 106.00 | 华东 | 日本 | 4 | 23477.66 | ￥18933.6 | |
