NN3030-S-K-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。该型号轴承内径为150毫米，外径225毫米，厚度56毫米，适用于高精度机械设备中对刚性和旋转精度要求较高的工况。其内外圈带挡边设计，可有效限制轴向位移，同时通过优化滚子与滚道的接触形式，降低了运转过程中的摩擦损耗。
该轴承采用特殊材料与热处理工艺，增强了抗疲劳性能，并在保持架设计中考虑了润滑剂的合理分布，有助于维持长期稳定运转。由于具备较高的径向承载能力和限定的轴向位移适应性，常应用于精密机床主轴、工业齿轮箱及测量仪器等设备。在安装时需注意配合公差与清洁度，以充分发挥其性能潜力。此类轴承的选型需结合具体负载条件与转速范围进行综合评估。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3030-S-M-SP |
| 双列NN型 | 锥孔型 | NN3030-S-K-M-SP |

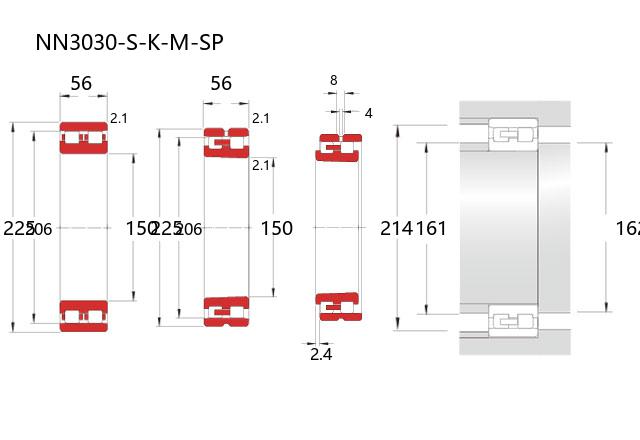

| 主要尺寸(mm) | ||
| 内径 | d | 150 |
| 外径 | D | 225 |
| 宽度 | B | 56 |
| r(min) | 2.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 206 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 385 |
| 基本额定静载荷 | Cor | 585 |
| 限制速度(rpm) | ||
| 脂润滑 | 4000 | |
| 油润滑 | 4800 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.4 |
| 安装尺寸(mm) | ||
| da(min) | 161 | |
| d1a(min) | 162 | |
| Da(max) | 214 | |
| Da(min) | 209 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 65 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 7.29 | |
