NN3026-S-M-SP是一款NN型超高精密圆柱滚子轴承，内径为130毫米，外径200毫米，厚度52毫米。此类轴承采用双列滚子结构设计，能够承受较高的径向载荷，适用于需要高刚性和运转精度的工况。其内外圈均带挡边，滚子由保持架精确引导，有助于减少摩擦并提升旋转稳定性。
该型号的“S-M-SP”后缀通常表示特殊精度等级与优化内部游隙，使其在高速运转条件下仍能维持较低温升和振动水平。常见应用领域包括精密机床主轴、工业齿轮箱及高速电机等设备。相较于普通精度轴承，它在安装配合和润滑条件适宜时，可展现更持久的工作寿命与稳定的动态性能。需注意实际使用效果会受到安装工艺、工况负载及维护情况等多重因素影响。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3026-S-M-SP |
| 双列NN型 | 锥孔型 | NN3026-S-K-M-SP |

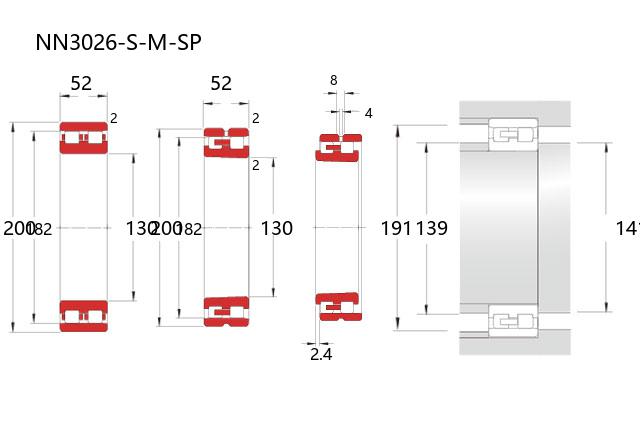

| 主要尺寸(mm) | ||
| 内径 | d | 130 |
| 外径 | D | 200 |
| 宽度 | B | 52 |
| r(min) | 2 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 182 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 325 |
| 基本额定静载荷 | Cor | 475 |
| 限制速度(rpm) | ||
| 脂润滑 | 4600 | |
| 油润滑 | 5500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.4 |
| 安装尺寸(mm) | ||
| da(min) | 139 | |
| d1a(min) | 141 | |
| Da(max) | 191 | |
| Da(min) | 185 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 30 |
| 锥孔型 | CC0(min) | 25 |
| 锥孔型 | CC0(max) | 40 |
| 锥孔型 | CC1(min) | 30 |
| 锥孔型 | CC1(max) | 60 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 5.53 | |
