NN3022-S-K-M-SP属于超高精密圆柱滚子轴承中的NN型结构，其设计特点为双列圆柱滚子与实体黄铜保持架的组合。该轴承的基本尺寸为内径110毫米、外径170毫米及厚度45毫米，适用于对旋转精度和刚性要求较高的工况。
此类轴承通过优化滚子与滚道的接触轮廓，能够有效控制高速运转时的发热与振动。其内部结构经过特殊处理，具备较高的径向承载能力和适度的轴向位移补偿能力。在安装配置方面，该型号采用锥度孔设计并标注K后缀，需配合锥形轴颈实现过盈配合。后缀SP标识表明其制造精度达到特定标准，适用于精密机床主轴、航空航天测试设备等领域的旋转系统。
由于采用模块化组件设计，该轴承在维护时可实现预紧力的精确调整。在使用过程中需注意保持润滑清洁度，并避免承受过大的单向轴向载荷，以维持长期运行的稳定性。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3022-S-M-SP |
| 双列NN型 | 锥孔型 | NN3022-S-K-M-SP |

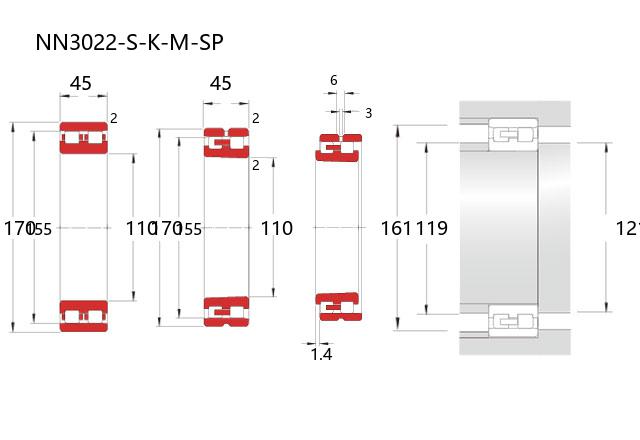

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 宽度 | B | 45 |
| r(min) | 2 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 155 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 263 |
| 基本额定静载荷 | Cor | 375 |
| 限制速度(rpm) | ||
| 脂润滑 | 5400 | |
| 油润滑 | 6500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 119 | |
| d1a(min) | 121 | |
| Da(max) | 161 | |
| Da(min) | 157 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 3 | |
| w | 6 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 4.35 | |
