NN3022-K-TN-SP属于超高精密圆柱滚子轴承中的NN型结构。该轴承内径为110毫米，外径170毫米，厚度45毫米，采用双列圆柱滚子对称布置的设计，能够承受较大的径向载荷，同时具备高旋转精度和运转稳定性。其套圈滚道与滚子之间经优化修形，可降低应力集中现象，减少摩擦热和噪声的产生。
此类轴承通常选用高品质钢材制造，并通过特殊热处理工艺提高材料耐磨性与疲劳强度。保持架选用工程塑料材质，有助于减少摩擦损耗并适应高速运转工况。在机床主轴、精密转台等高精度旋转系统中，此类轴承能为设备提供可靠的径向支撑，有助于提升系统的刚性和旋转精度。
由于采用分离式设计，安装和维护过程相对简便。此类轴承在运转时对安装误差和轴系变形较为敏感，需确保安装配合面的精度和清洁度，以充分发挥其性能特点。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3022-TN-SP |
| 双列NN型 | 锥孔型 | NN3022-K-TN-SP |

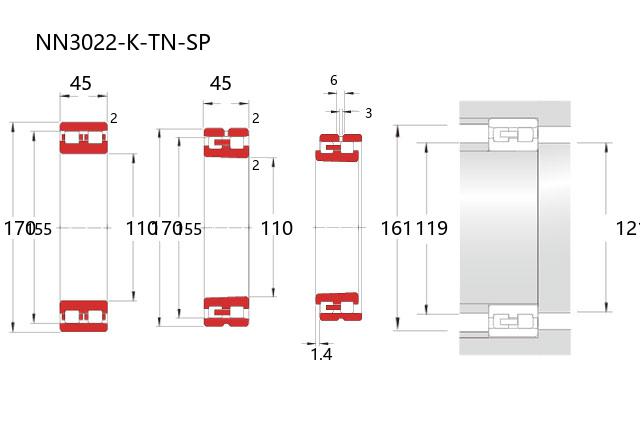

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 宽度 | B | 45 |
| r(min) | 2 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 155 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 263 |
| 基本额定静载荷 | Cor | 375 |
| 限制速度(rpm) | ||
| 脂润滑 | 6100 | |
| 油润滑 | 7200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 119 | |
| d1a(min) | 121 | |
| Da(max) | 161 | |
| Da(min) | 157 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 3 | |
| w | 6 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 3.21 | |
