NN3020-S-K-TN-SP轴承属于超高精密圆柱滚子轴承中的NN型结构。其内径为100mm，外径150mm，厚度37mm，尺寸设计适用于中高载荷工况。该型号采用双列滚子与实体黄铜保持架组合，具备较高的径向刚度和旋转精度，同时可承受一定的双向轴向载荷。
通过优化滚道几何形状与表面处理工艺，该轴承在高速运转条件下仍能保持稳定的动态特性。特殊的热处理工艺和精选材料进一步提升了耐磨性和疲劳寿命。此类轴承多用于精密机床主轴、工业齿轮箱及测试设备等对运动精度要求较高的领域。
选型时需结合具体工况条件，综合考虑润滑方式、配合公差及安装环境等因素。若在极端温度或特殊介质环境下使用，建议进行针对性校核。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3020-S-TN-SP |
| 双列NN型 | 锥孔型 | NN3020-S-K-TN-SP |

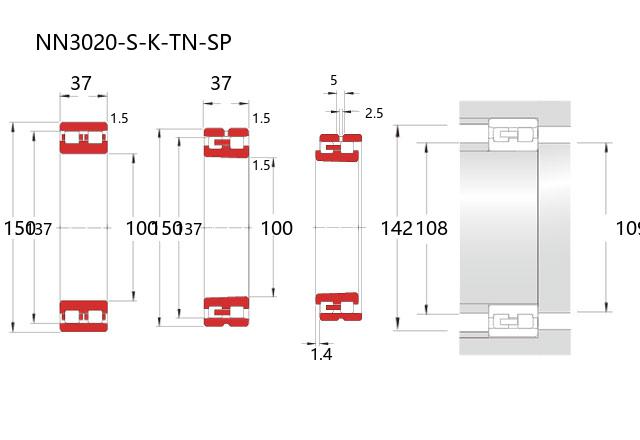

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 宽度 | B | 37 |
| r(min) | 1.5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 137 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 107 |
| 基本额定静载荷 | Cor | 133 |
| 限制速度(rpm) | ||
| 脂润滑 | 7200 | |
| 油润滑 | 9500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 108 | |
| d1a(min) | 109 | |
| Da(max) | 142 | |
| Da(min) | 139 | |
| ra(max) | 1.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.76 | |
