NN3020-S-K-M-SP属于超高精密圆柱滚子轴承中的NN型结构。该型号轴承内径为100毫米，外径150毫米，厚度37毫米，尺寸设计兼顾承载能力与结构紧凑性。其采用双列精密滚子布局，滚道经特殊研磨处理，能够有效控制运转时的径向跳动与噪音水平。
此类轴承通过优化滚子与滚道的接触应力分布，在高速工况下仍可保持稳定的旋转精度。内部填充高品质润滑脂，并配合接触式密封结构，有助于延长维护周期。主轴支承、高精度机床和测量设备常采用此类轴承，其在承受径向负荷与轻微力矩复合作用时表现稳定。
选型时需综合评估负载特性、转速范围及安装条件，确保与设备要求匹配。该型号轴承的制造工艺遵循精密轴承行业标准，零部件材料与热处理工艺均经过严格质量控制。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3020-S-M-SP |
| 双列NN型 | 锥孔型 | NN3020-S-K-M-SP |

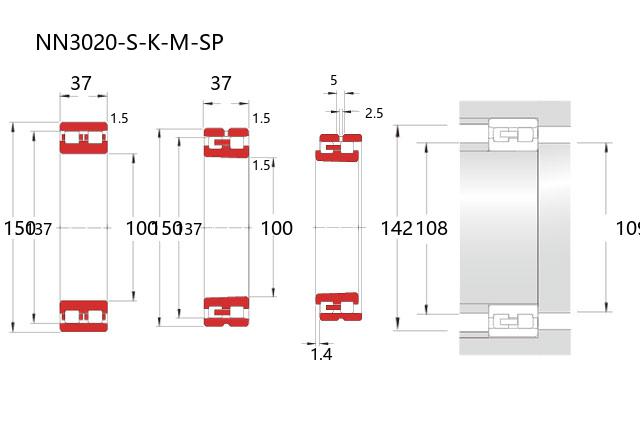

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 宽度 | B | 37 |
| r(min) | 1.5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 137 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 180 |
| 基本额定静载荷 | Cor | 265 |
| 限制速度(rpm) | ||
| 脂润滑 | 6000 | |
| 油润滑 | 7200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 108 | |
| d1a(min) | 109 | |
| Da(max) | 142 | |
| Da(min) | 139 | |
| ra(max) | 1.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 2.63 | |
