NN3020-K-TN-SP属于超高精密圆柱滚子轴承中的NN型结构。其基本尺寸为内径100毫米、外径150毫米、厚度37毫米，整体设计兼顾了径向负荷承载力与紧凑的轴向空间需求。该型号采用双列精密滚子布局，配合黄铜实体保持架结构，有助于在高速运转条件下维持稳定的旋转精度。
此类轴承多应用于对旋转精度要求较高的工业领域，例如高精度机床主轴、测量仪器转台及某些专用传动设备。在合理工况下，该结构能够有效控制径向跳动，同时具备一定的抗偏载能力。选型时需综合考虑配合公差、润滑条件及工作温度范围，以确保其性能稳定。
由于采用分离式设计，该轴承在安装维护时具有较好的可调整性，但需注意装配过程中的清洁度与轴系对中精度。在符合规范使用的前提下，此类轴承能够在长期运行中保持可靠的精度特性。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3020-TN-SP |
| 双列NN型 | 锥孔型 | NN3020-K-TN-SP |

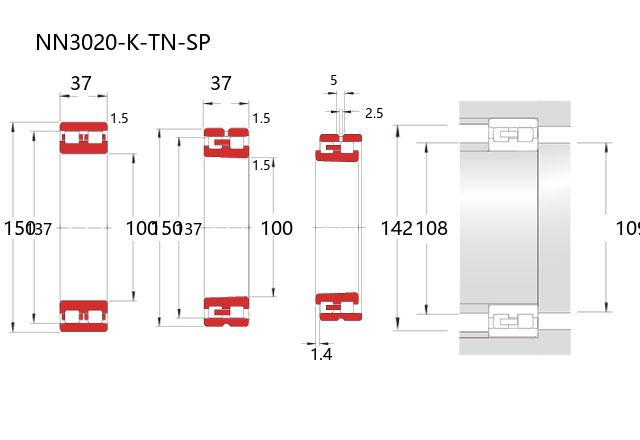

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 宽度 | B | 37 |
| r(min) | 1.5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 137 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 180 |
| 基本额定静载荷 | Cor | 265 |
| 限制速度(rpm) | ||
| 脂润滑 | 6800 | |
| 油润滑 | 8000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 108 | |
| d1a(min) | 109 | |
| Da(max) | 142 | |
| Da(min) | 139 | |
| ra(max) | 1.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 2 | |
