NN3019-S-TN-SP属于超高精密圆柱滚子轴承中的NN型结构。该类型轴承采用双列圆柱滚子与整体式外圈设计，滚子由高精度加工的窗式黄铜保持架均匀分隔，有助于优化润滑剂分布并减少摩擦发热。其内圈带两个挡边，外圈无挡边，允许轴与轴承座之间产生一定的轴向位移，适用于存在热膨胀的工况。
该轴承内径为95毫米，外径145毫米，厚度37毫米，尺寸设计兼顾刚性需求与空间限制。通过选用真空脱气钢材并经特殊热处理工艺，套圈与滚动体具备较高的尺寸稳定性。SP级精度配合TN聚合物保持架，使轴承在高速运转时保持较低的振动水平。
此类轴承多用于机床主轴、精密齿轮箱等对旋转精度和刚性要求较高的场景。其结构特点可支持径向载荷，并能适应中等转速工况，在合理润滑与安装条件下可维持长效稳定的运行性能。选型时需综合考量实际负载分布与工作环境条件。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3019-S-TN-SP |
| 双列NN型 | 锥孔型 | NN3019-S-K-TN-SP |

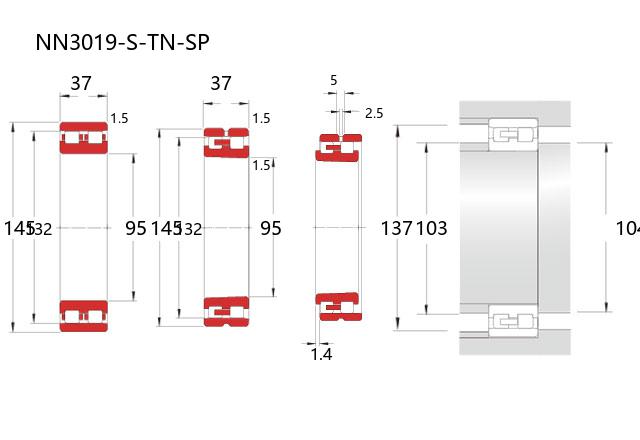

| 主要尺寸(mm) | ||
| 内径 | d | 95 |
| 外径 | D | 145 |
| 宽度 | B | 37 |
| r(min) | 1.5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 132 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 103 |
| 基本额定静载荷 | Cor | 123 |
| 限制速度(rpm) | ||
| 脂润滑 | 7500 | |
| 油润滑 | 9900 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 103 | |
| d1a(min) | 104 | |
| Da(max) | 137 | |
| Da(min) | 134 | |
| ra(max) | 1.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.68 | |
