NN3017-S-K-TN-SP属于超高精密圆柱滚子轴承中的NN型结构。其内径为85毫米，外径130毫米，厚度34毫米，尺寸设计兼顾刚性需求与空间适应性。此类轴承采用双列滚子与实体黄铜保持架组合，能够承受较大的径向载荷，同时具备限制轴向位移的能力。通过特殊的热处理工艺与表面精加工技术，轴承在高速运转条件下仍可保持稳定的旋转精度。
该型号适用于高转速、高刚性要求的工业场景，常见于精密机床主轴、电主轴及部分测量仪器中。相较于单列圆柱滚子轴承，NN型结构通过优化滚道轮廓与滚子对数分布，有效提升了径向负荷分布均匀性。其内部游隙经过专门调整，可适配不同预紧力需求的工作环境。选用时需配合适当的润滑方案与安装工艺，以确保其性能的充分发挥。此类轴承在长期使用中需注意保持清洁度并定期检查润滑状态，以维持其精度特性。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3017-S-TN-SP |
| 双列NN型 | 锥孔型 | NN3017-S-K-TN-SP |

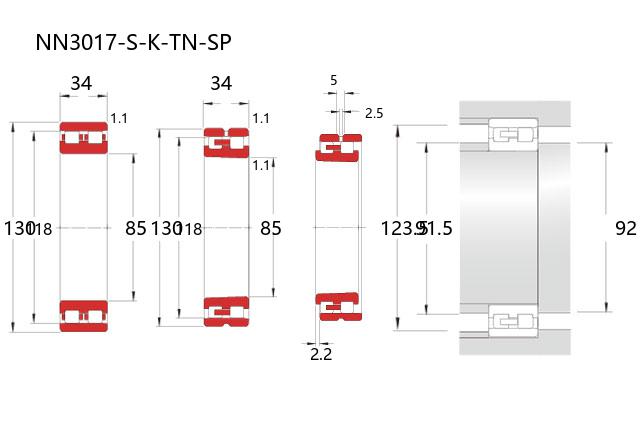

| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 130 |
| 宽度 | B | 34 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 118 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 85.5 |
| 基本额定静载荷 | Cor | 101 |
| 限制速度(rpm) | ||
| 脂润滑 | 8400 | |
| 油润滑 | 11100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.2 |
| 安装尺寸(mm) | ||
| da(min) | 91.5 | |
| d1a(min) | 92 | |
| Da(max) | 123.5 | |
| Da(min) | 120 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.25 | |
