NN3016-S-K-TN-SP属于超高精密轴承中的NN型圆柱滚子轴承系列。其内径为80mm，外径125mm，厚度34mm，结构设计适用于需要高刚性和精确旋转的场合。该型号轴承采用双列精密滚子布局，能够承受较大的径向负荷，并对轴与座孔的加工误差具备一定补偿能力。
在材料与工艺方面，该轴承通常选用高品质钢材，并经过特殊热处理及超精加工，以提升使用寿命和运行稳定性。保持架采用工程聚合物材质，有助于减少摩擦损耗并适应较高转速需求。此类轴承常见于机床主轴、精密仪器等对旋转精度要求较高的工业设备中。
由于采用非接触式密封设计，该结构对润滑条件较为敏感，需根据实际工况选择适当的润滑方式与润滑剂。安装时需注意配合公差及轴系对中精度，以充分发挥其性能优势。此类轴承在合理选用与维护条件下，可满足中长期稳定运行需求。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3016-S-TN-SP |
| 双列NN型 | 锥孔型 | NN3016-S-K-TN-SP |

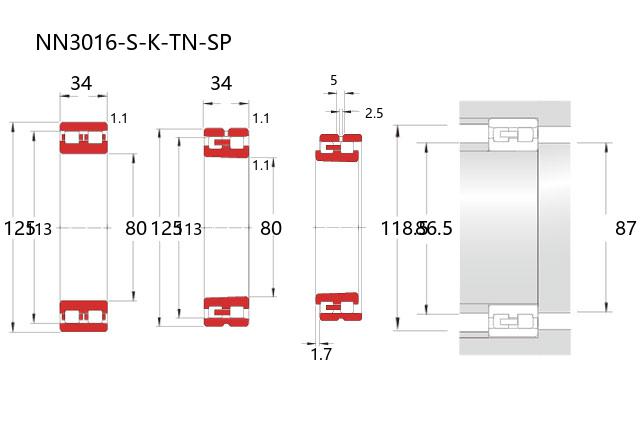

| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 125 |
| 宽度 | B | 34 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 113 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 81.5 |
| 基本额定静载荷 | Cor | 93 |
| 限制速度(rpm) | ||
| 脂润滑 | 8800 | |
| 油润滑 | 11700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.7 |
| 安装尺寸(mm) | ||
| da(min) | 86.5 | |
| d1a(min) | 87 | |
| Da(max) | 118.5 | |
| Da(min) | 115 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.19 | |
