NN3014-S-K-M-SP属于超高精密圆柱滚子轴承中的NN型结构，其设计特点为双列圆柱滚子与实体黄铜保持架的组合。该型号轴承的基本尺寸为内径70毫米、外径110毫米及厚度30毫米，适用于对刚性和旋转精度有较高要求的工况。
此类轴承通过优化滚道与滚子的几何轮廓，能够有效控制高速运转时的离心力影响，同时其对称式滚道布局可兼顾径向与部分力矩载荷。在制造工艺方面，采用真空脱气钢材配合渗氮热处理技术，使套圈与滚动体具备更稳定的尺寸保持能力和耐磨特性。黄铜保持架的设计既降低了高速运转时的摩擦热量，也提高了润滑剂的滞留效果。
典型应用领域包括高精度机床主轴、测量仪器转台及半导体制造设备等需要精密旋转定位的场合。选型时需结合具体负载分布、温升控制及润滑条件进行综合评估，以确保其性能得到充分发挥。该型号轴承在实际使用中需配合专业的安装工具与清洁环境，才能维持其标称精度指标。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3014-S-M-SP |
| 双列NN型 | 锥孔型 | NN3014-S-K-M-SP |

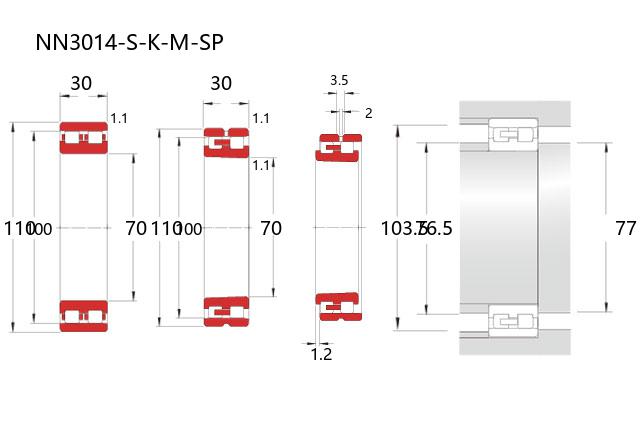

| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 宽度 | B | 30 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 100 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 112 |
| 基本额定静载荷 | Cor | 148 |
| 限制速度(rpm) | ||
| 脂润滑 | 8000 | |
| 油润滑 | 10000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 76.5 | |
| d1a(min) | 77 | |
| Da(max) | 103.5 | |
| Da(min) | 102 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.23 | |
