NN3013-S-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：65 mm，外径：100 mm，厚度：26 mm。
价格区间：￥887.04 - ￥1920.37【详情】
NN3013-S-K-M-SP属于超高精密圆柱滚子轴承中的NN型结构。其基本尺寸为内径65毫米、外径100毫米、厚度26毫米，折合英制尺寸约为内径2.559英寸、外径3.937英寸、厚度1.024英寸。该轴承采用双列精密滚子布局，内外圈均设有挡边，可承受较大的径向负荷和一定的双向轴向负荷。
通过优化滚子和滚道轮廓设计，该型号在高速工况下能降低摩擦温升，并抑制旋转振动。后缀标识中的“S-K-M-SP”组合代表特殊材质与制造标准，包括高纯净度轴承钢、定制热处理工艺及尺寸稳定性控制。此类轴承通常应用于机床主轴、精密转台等对旋转精度和刚性要求较高的场景。由于采用可分离式设计，安装维护时可通过调整预紧力进一步优化支承性能。在润滑充分、工况匹配的条件下，该结构有助于延长设备维护周期并提升运行稳定性。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3013-S-M-SP |
| 双列NN型 | 锥孔型 | NN3013-S-K-M-SP |

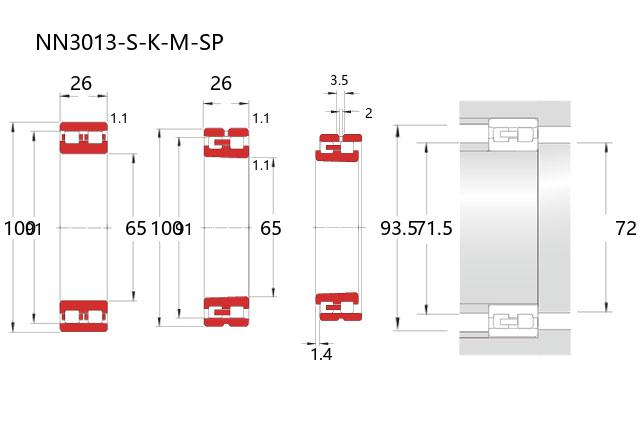

| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 宽度 | B | 26 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 91 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 88.5 |
| 基本额定静载荷 | Cor | 116 |
| 限制速度(rpm) | ||
| 脂润滑 | 9100 | |
| 油润滑 | 11000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 71.5 | |
| d1a(min) | 72 | |
| Da(max) | 93.5 | |
| Da(min) | 93 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 35 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 20 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.862 | |
