NN3013-K-TN-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】

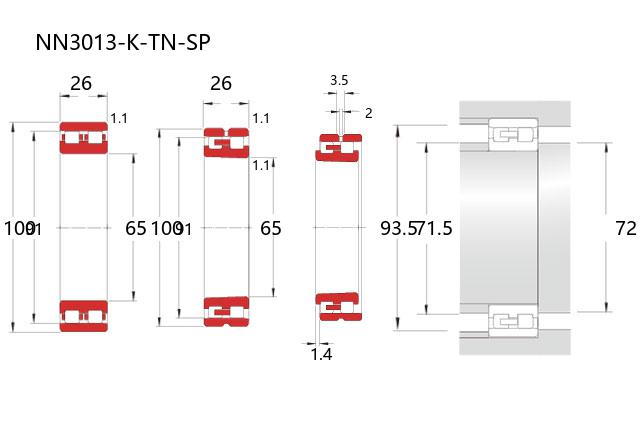

基本尺寸：内径：65 mm，外径：100 mm，厚度：26 mm。
价格区间：￥739.6 - ￥1802.66【详情】
NN3013-K-TN-SP属于超高精密圆柱滚子轴承中的NN型结构。其设计采用双列精密滚子布局，能够有效支持较高的径向载荷，同时具备限制轴系双向轴向位移的能力。该型号内径尺寸为65毫米，外径100毫米，厚度26毫米，紧凑的结构设计使其适用于空间受限的精密设备环境。
此类轴承内外圈可分离，便于安装与维护。通过特殊选材与热处理工艺，轴承在高速运转条件下仍能维持尺寸稳定性。保持架采用工程聚合物材质，有助于减少摩擦并优化润滑剂分布。在机床主轴、测量仪器及高转速传动系统中，此类轴承能够提供平稳的运行特性和较长的使用寿命。
由于采用精密制造工艺，轴承在运转时振动与噪声水平较低，适合对动态性能要求较高的应用场景。选用时需结合具体负载条件、转速范围及精度需求进行综合评估，以确保其性能得到有效发挥。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3013-TN-SP |
| 双列NN型 | 锥孔型 | NN3013-K-TN-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 宽度 | B | 26 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 91 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 88.5 |
| 基本额定静载荷 | Cor | 116 |
| 限制速度(rpm) | ||
| 脂润滑 | 10400 | |
| 油润滑 | 12200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 71.5 | |
| d1a(min) | 72 | |
| Da(max) | 93.5 | |
| Da(min) | 93 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 35 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 20 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.644 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NN3013TBKR轴承 精密圆柱滚子轴承 |
NSK | 65.00 X 100.00 X 26.00 | 华东 | 日本 | 12 | 1021.92 | ￥844.56 | |
| NSK NN3013TBKR轴承 精密圆柱滚子轴承 |
NSK | 65.00 X 100.00 X 26.00 | 华东 | 日本 | 4 | 1802.66 | ￥1477.59 | |
| NSK NN3013TBKR轴承 精密圆柱滚子轴承 |
NSK | 65.00 X 100.00 X 26.00 | 华东 | 日本 | 10 | 1533.73 | ￥1288.85 | |
| NSK NN3013TBKR轴承 精密圆柱滚子轴承 |
NSK | 65.00 X 100.00 X 26.00 | 华东 | 日本 | 18 | 798.77 | ￥739.6 | |
| NSK NN3013TBKR轴承 精密圆柱滚子轴承 |
NSK | 65.00 X 100.00 X 26.00 | 华东 | 日本 | 11 | 1282.28 | ￥949.84 | |
| 篇幅有限，仅显示五条，更多可点击：搜索，或者：深度搜索 | ||||||||
