NN3012-S-K-TN-SP是一款超高精密级别的圆柱滚子轴承，属于NN型双列圆柱滚子结构。其基本尺寸为内径60毫米、外径95毫米、厚度26毫米。该型号采用实体黄铜保持架设计，配合高精度制造工艺，能够有效控制运转过程中的摩擦与温升，适用于高速旋转工况。轴承的径向刚度和承载能力较为突出，可应对中等至重载荷的径向负荷场景。
在应用层面，该轴承常见于精密机床主轴、工业电机及部分测量仪器中，尤其适合需要高旋转精度和稳定性的传动系统。分离式结构设计为安装与维护提供了便利，同时增强了系统的适应性。通过优化滚子与滚道的接触形态，其在连续运转条件下的耐磨性和疲劳寿命得到进一步保障。这类轴承在工业装备领域具有较为广泛的应用前景。

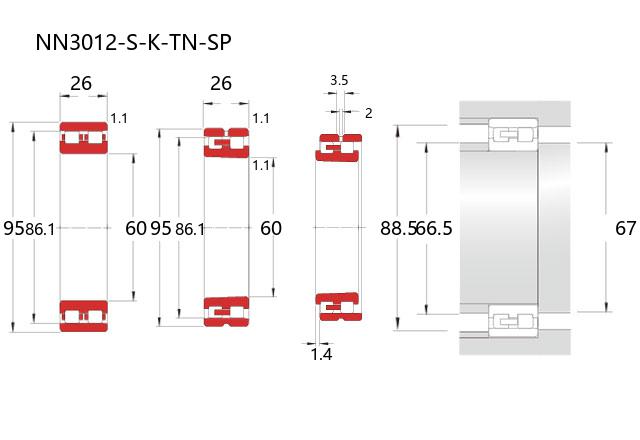

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3012-S-TN-SP |
| 双列NN型 | 锥孔型 | NN3012-S-K-TN-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 60 |
| 外径 | D | 95 |
| 宽度 | B | 26 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 86.1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 50 |
| 基本额定静载荷 | Cor | 53 |
| 限制速度(rpm) | ||
| 脂润滑 | 11600 | |
| 油润滑 | 15400 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 66.5 | |
| d1a(min) | 67 | |
| Da(max) | 88.5 | |
| Da(min) | 88 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 35 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 20 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.522 | |
