NN3011-S-TN-SP属于超高精密圆柱滚子轴承中的NN型结构。该轴承内径为55毫米，外径90毫米，厚度26毫米，尺寸设计兼顾承载能力与结构紧凑性。其采用双列滚子与实体黄铜保持架组合，具备较高的径向刚度和运转稳定性，适用于中等转速条件下的精密机械系统。
在特性方面，该型号通过优化滚道与滚子的几何轮廓，降低了运转过程中的摩擦温升，同时具备较好的抗偏载能力。SP级精度确保了旋转部件在复杂工况下仍能维持较低的径向跳动误差。分离式结构为安装与维护提供了便利，黄铜保持架则在高速工况下表现出良好的耐磨性与抗咬合特性。
此类轴承常应用于精密机床主轴、航空航天测试设备及高精度旋转工作台等场景，其设计兼顾了动态精度与长期运行的可靠性要求。选型时需结合实际工况的载荷分布、润滑条件及环境因素进行综合评估。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3011-S-TN-SP |
| 双列NN型 | 锥孔型 | NN3011-S-K-TN-SP |

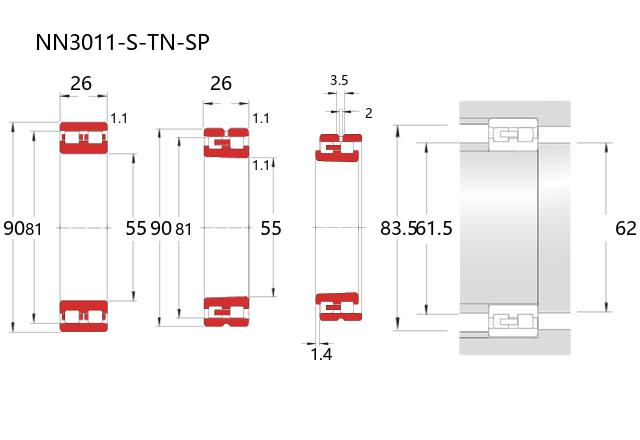

| 主要尺寸(mm) | ||
| 内径 | d | 55 |
| 外径 | D | 90 |
| 宽度 | B | 26 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 81 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 47.5 |
| 基本额定静载荷 | Cor | 48.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 12400 | |
| 油润滑 | 16400 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 61.5 | |
| d1a(min) | 62 | |
| Da(max) | 83.5 | |
| Da(min) | 83 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 35 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 20 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.488 | |
