NN3011-S-K-TN-SP是一款超高精密级别的NN型圆柱滚子轴承，其内径为55毫米，外径90毫米，厚度26毫米。该结构采用双列滚子设计，能够有效承受较大的径向载荷，同时具备限制轴与壳体间双向轴向位移的能力。此类轴承在制造过程中采用特殊热处理工艺与高精度磨削技术，配合SP级公差标准，确保其在运转时保持低振动与低噪声特性。
由于滚道与滚动体之间的优化轮廓设计，该型号在高速工况下仍能维持稳定的旋转精度。其保持架选用工程聚合物材料，既减轻了整体重量，又改善了润滑剂流动性。此类轴承常见于精密机床主轴、工业电机及航空航天测量仪器等对旋转精度要求较高的领域。在特定工况下，用户需根据实际负载条件与转速范围选配适当的润滑方案，以延长轴承使用寿命。此类产品的设计侧重于动态性能的平衡，兼顾刚性需求与温升控制，适合高精度传动系统的长期稳定运行。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3011-S-TN-SP |
| 双列NN型 | 锥孔型 | NN3011-S-K-TN-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 55 |
| 外径 | D | 90 |
| 宽度 | B | 26 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 81 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 47.5 |
| 基本额定静载荷 | Cor | 48.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 12400 | |
| 油润滑 | 16400 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |

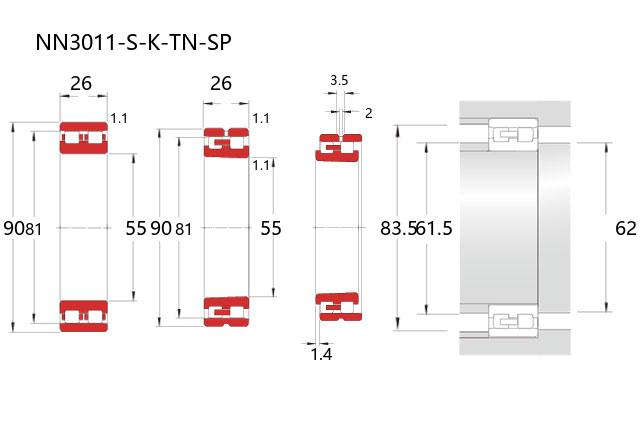

| 安装尺寸(mm) | ||
| da(min) | 61.5 | |
| d1a(min) | 62 | |
| Da(max) | 83.5 | |
| Da(min) | 83 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 35 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 20 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.488 | |
