NN3010-TN-SP属于超高精密圆柱滚子轴承中的NN型结构。其设计采用双列精密滚子，能够承受较高的径向载荷，并具备较好的抗倾覆力矩能力。该型号内径为50毫米，外径80毫米，厚度23毫米，适用于对空间布局有严格要求的精密机械系统。
此类轴承多应用于机床主轴、高转速转台或测量仪器等场景，在保证运转精度的同时，可满足中等转速工况的需求。轴承采用工程塑料保持架，有助于在连续工作时维持稳定的润滑状态。选型时需结合具体负载分布、环境条件及精度要求进行综合评估。
在安装过程中，需注意保持轴与座孔的配合精度，并确保润滑剂的清洁度。合理的预紧力调整可进一步提升轴承在复杂工况下的性能表现。长期使用时应定期检查润滑状态与运行振动值，以维持设备的稳定运转。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3010-TN-SP |
| 双列NN型 | 锥孔型 | NN3010-K-TN-SP |

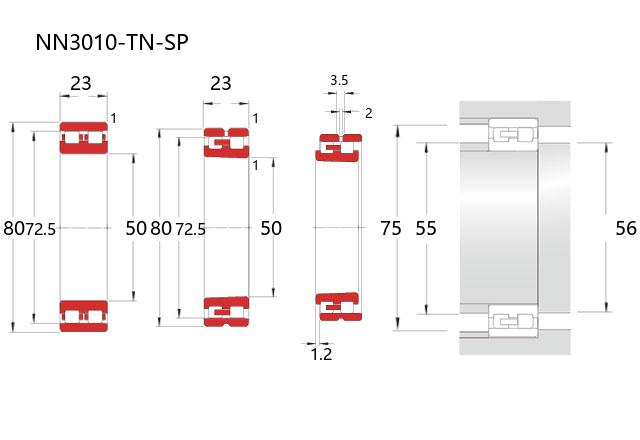

| 主要尺寸(mm) | ||
| 内径 | d | 50 |
| 外径 | D | 80 |
| 宽度 | B | 23 |
| r(min) | 1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 72.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 61 |
| 基本额定静载荷 | Cor | 72.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 13100 | |
| 油润滑 | 15400 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 55 | |
| d1a(min) | 56 | |
| Da(max) | 75 | |
| Da(min) | 74 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 30 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 18 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.378 | |
