NN3009-TN-SP属于超高精密圆柱滚子轴承中的NN型结构，其设计特点在于双列滚子与整体机加工黄铜保持架的配合。该轴承内径为45毫米，外径75毫米，厚度23毫米，折合英制尺寸约为1.772英寸×2.953英寸×0.906英寸。此类轴承通过高精度滚道与滚子的优化轮廓设计，能够在运行中降低摩擦振动，改善旋转平稳性。
NN型结构通常适用于多向载荷工况，其径向承载能力相对较高，而轴向位移补偿能力需结合具体工况评估。采用TN保持架有助于提升高速运转时的稳定性，适合中等转速范围内的精密设备。此类轴承常见于精密机床主轴、测量仪器等对旋转精度有严格要求的工业领域，其性能表现与安装精度、润滑条件及工作环境密切相关。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3009-TN-SP |
| 双列NN型 | 锥孔型 | NN3009-K-TN-SP |

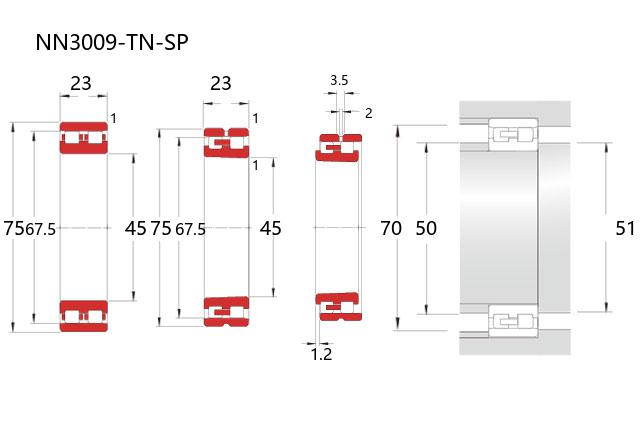

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 宽度 | B | 23 |
| r(min) | 1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 67.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 57.5 |
| 基本额定静载荷 | Cor | 65.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 14200 | |
| 油润滑 | 16700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| d1a(min) | 51 | |
| Da(max) | 70 | |
| Da(min) | 69 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 30 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 18 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.348 | |
