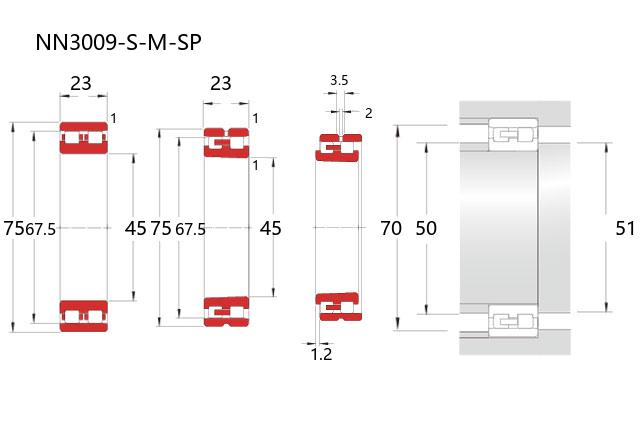

NN3009-S-M-SP属于超高精密圆柱滚子轴承中的NN型结构。该型号轴承内径为45毫米，外径75毫米，厚度23毫米，尺寸设计兼顾紧凑性与承载需求。通过采用双列精密滚子布局，该结构可有效承受径向负荷，同时优化了刚性与旋转精度。
此类轴承通常选用高品质钢材，并经过特殊热处理及超精加工，以控制微观形貌并降低运转振动。其套圈挡边与滚子端面的几何匹配有助于形成稳定润滑油膜，减少高速工况下的摩擦温升。保持架采用轻量化设计，在维持滚子定位精度的同时降低了离心力影响。
NN型轴承适用于多支撑主轴系统、高精度转台等设备，能够在中等转速条件下实现精确的径向引导。安装时需注意配合公差与轴向预紧力的合理调配，以充分发挥其性能潜力。在恰当润滑与工况条件下，该型轴承能够为精密传动系统提供稳定的运行基础。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3009-S-M-SP |
| 双列NN型 | 锥孔型 | NN3009-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 宽度 | B | 23 |
| r(min) | 1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 67.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 59.5 |
| 基本额定静载荷 | Cor | 68.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 12500 | |
| 油润滑 | 15000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| d1a(min) | 51 | |
| Da(max) | 70 | |
| Da(min) | 69 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 30 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 18 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.471 | |
