NN3008-TN-SP属于超高精密轴承中的NN型精密圆柱滚子轴承系列。该型号的基本尺寸为内径40毫米、外径68毫米，厚度21毫米，适用于对结构紧凑性与旋转精度有较高要求的场合。
此类轴承采用双列精密滚子结构，滚子与滚道经优化设计，可同时承受径向载荷与部分轴向载荷，并在高速运转环境下保持较低的温升与振动水平。其内外圈可分离的特点便于安装与维护，同时TN型工程塑料保持架在润滑条件受限时仍能维持稳定的工作特性。
NN型轴承常见于机床主轴、精密转子系统及测量仪器等设备，适用于中高转速工况。选型时需结合实际负载条件、环境因素及配套部件的精度要求进行综合评估，以确保系统运行的可靠性与耐久性。该型号的尺寸参数符合国际通用标准，便于在标准化设计中实现互换。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3008-TN-SP |
| 双列NN型 | 锥孔型 | NN3008-K-TN-SP |

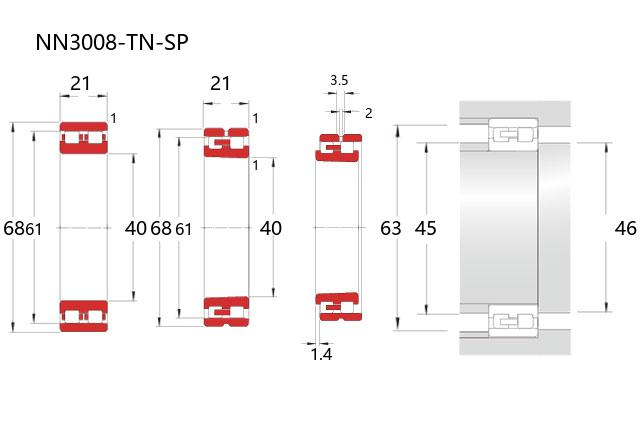

| 主要尺寸(mm) | ||
| 内径 | d | 40 |
| 外径 | D | 68 |
| 宽度 | B | 21 |
| r(min) | 1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 61 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 50 |
| 基本额定静载荷 | Cor | 55.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 15800 | |
| 油润滑 | 18600 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 45 | |
| d1a(min) | 46 | |
| Da(max) | 63 | |
| Da(min) | 62 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 12 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 12 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.269 | |
