NN3006-S-M-SP属于超高精密圆柱滚子轴承中的NN型结构。其设计采用双列精密滚子布局，配合实体黄铜保持架，能够同时承受较高的径向载荷与一定的双向轴向载荷。该型号内径为30毫米，外径55毫米，厚度19毫米，紧凑的尺寸设计适用于对空间有严格限制的精密机械系统。
此类轴承通过特殊的热处理工艺与超精加工技术，实现了较低的振动值与稳定的旋转精度，在高速工况下仍能保持平稳运行。由于采用了非接触式密封设计，需在清洁润滑环境中使用，以避免污染物侵入影响性能。常见应用领域包括高精度机床主轴、测量仪器转台及工业机器人关节等需要精确回转定位的场合。
选型时需综合评估实际工况的载荷分布、转速范围及热膨胀系数等因素，确保轴承性能与设备需求相匹配。维护过程中应定期检查润滑状态，及时补充或更换专用润滑脂，以延长使用寿命。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3006-S-M-SP |
| 双列NN型 | 锥孔型 | NN3006-S-K-M-SP |

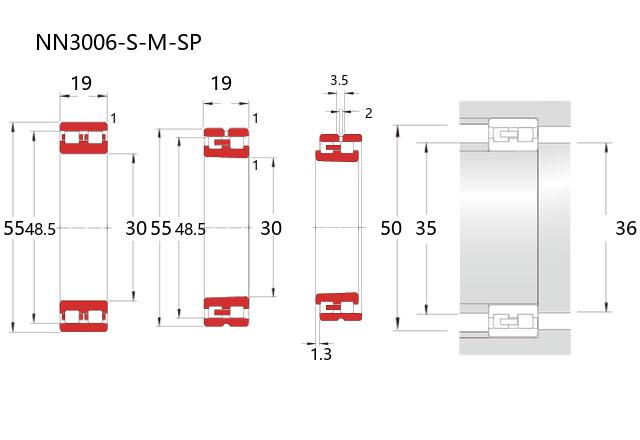

| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 55 |
| 宽度 | B | 19 |
| r(min) | 1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 48.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 31 |
| 基本额定静载荷 | Cor | 37 |
| 限制速度(rpm) | ||
| 脂润滑 | 17700 | |
| 油润滑 | 21200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 35 | |
| d1a(min) | 36 | |
| Da(max) | 50 | |
| Da(min) | 50 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 10 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 10 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.186 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NN3006轴承 精密圆柱滚子轴承 |
NSK | 30.00 X 55.00 X 19.00 | 华东 | 日本 | 4 | 846.88 | ￥776.95 | |
