NN30/530-S-M-SP属于超高精密轴承中的NN型精密圆柱滚子轴承系列。其内径为530毫米，外径为780毫米，厚度为185毫米，适用于重载及高精度旋转场合。该结构采用双列滚子设计，增强了径向负荷承载能力，同时通过优化滚子和滚道轮廓，减少了运转时的摩擦和温升。
此类轴承通常选用高品质钢材，并经过特殊热处理与表面研磨，以提升尺寸稳定性与耐磨性。其保持架采用轻量化设计，有助于在高速运转时维持动态平衡。由于具有较高的旋转精度和刚性，该型号常见于机床主轴、大型电机或精密齿轮箱等设备中。
在安装过程中需注意配合公差与润滑条件，以确保长期运行的平稳性。该轴承设计适用于中高速运转工况，可在连续负载下保持较低的振动与噪声水平。此类产品在工业领域具有较广泛的应用前景，能够满足多种复杂工况下的性能需求。

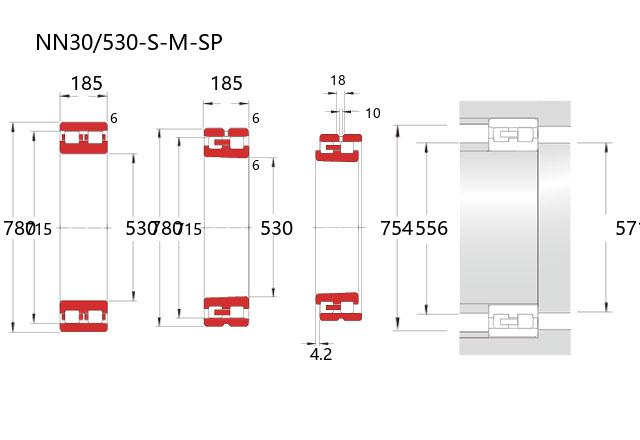

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN30/530-S-M-SP |
| 双列NN型 | 锥孔型 | NN30/530-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 530 |
| 外径 | D | 780 |
| 宽度 | B | 185 |
| r(min) | 6 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 715 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3200 |
| 基本额定静载荷 | Cor | 6900 |
| 限制速度(rpm) | ||
| 脂润滑 | 900 | |
| 油润滑 | 1100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 4.2 |
| 安装尺寸(mm) | ||
| da(min) | 556 | |
| d1a(min) | 571 | |
| Da(max) | 754 | |
| Da(min) | 720 | |
| ra(max) | 5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 50 |
| 锥孔型 | CC9(max) | 105 |
| 锥孔型 | CC0(min) | 80 |
| 锥孔型 | CC0(max) | 135 |
| 锥孔型 | CC1(min) | 105 |
| 锥孔型 | CC1(max) | 210 |
| 直孔型 | CC1(min) | 30 |
| 直孔型 | CC1(max) | 105 |
| 润滑孔尺寸(mm) | ||
| dh | 10 | |
| w | 18 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 280 | |
