NN30/530-S-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：530 mm，外径：780 mm，厚度：185 mm。
价格区间：￥68766.96 - ￥76331.33【详情】
NN30/530-S-K-M-SP属于超高精密圆柱滚子轴承中的NN型结构。该轴承内径为530毫米，外径达780毫米，厚度185毫米，尺寸设计适用于重型高精度设备。其采用双列滚子与整体式黄铜保持架组合，有效提升径向载荷承载能力，同时通过特殊轮廓优化降低边缘应力集中。
该型号的剖分式内圈结构与精密级制造工艺，赋予其优异的旋转精度和刚性稳定性。在高速运转条件下，其内部几何参数与表面处理技术可抑制温升，维持稳定的预紧力。特别适用于大型机床主轴、风力发电机组及工业齿轮箱等需要高刚度、低摩擦的工况环境。
轴承配置的接触密封与特殊热处理工艺进一步增强了防污染能力和疲劳寿命。选型时需注意其轴向位移补偿特性，建议在恒温洁净环境中配合精密锁紧装置使用。该规格轴承通过材料科学与润滑技术的协同优化，在严苛工况下仍能保持可靠的动态性能。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN30/530-S-M-SP |
| 双列NN型 | 锥孔型 | NN30/530-S-K-M-SP |

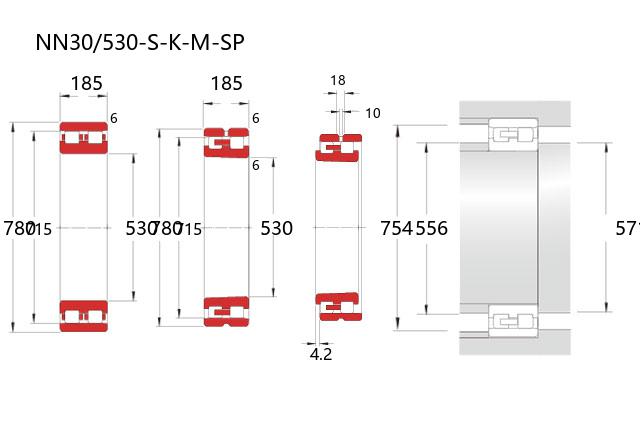

| 主要尺寸(mm) | ||
| 内径 | d | 530 |
| 外径 | D | 780 |
| 宽度 | B | 185 |
| r(min) | 6 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 715 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3200 |
| 基本额定静载荷 | Cor | 6900 |
| 限制速度(rpm) | ||
| 脂润滑 | 900 | |
| 油润滑 | 1100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 4.2 |
| 安装尺寸(mm) | ||
| da(min) | 556 | |
| d1a(min) | 571 | |
| Da(max) | 754 | |
| Da(min) | 720 | |
| ra(max) | 5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 50 |
| 锥孔型 | CC9(max) | 105 |
| 锥孔型 | CC0(min) | 80 |
| 锥孔型 | CC0(max) | 135 |
| 锥孔型 | CC1(min) | 105 |
| 锥孔型 | CC1(max) | 210 |
| 直孔型 | CC1(min) | 30 |
| 直孔型 | CC1(max) | 105 |
| 润滑孔尺寸(mm) | ||
| dh | 10 | |
| w | 18 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 280 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NN30/530K轴承 精密圆柱滚子轴承 |
NSK | 530.00 X 780.00 X 185.00 | 华东 | 日本 | 2 | 76331.33 | ￥68766.96 | |
