N1948-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：240 mm，外径：320 mm，厚度：38 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1948-M-SP型轴承属于超高精密圆柱滚子轴承系列，采用N型单挡边外圈和无挡边内圈结构。其基本尺寸设定为内径240毫米、外径320毫米、厚度38毫米，此类尺寸规格在工业传动系统中具有较好的适配性。由于采用精密圆柱滚子作为滚动体，该型号在承受径向负荷时表现出较高的刚性和运转精度。
该轴承在设计上注重高速运转稳定性，通过优化滚子与滚道的接触线型来降低摩擦温升。保持架采用机削黄铜材质，这种构造既保障了滚子的精准导向，又能在复杂工况下维持稳定的润滑状态。在机床主轴、涡轮机械等设备中，此类轴承常被用于支撑核心传动单元。
由于采用特殊热处理工艺和超精加工技术，轴承工作表面能形成稳定的润滑油膜。这种特性使得其在连续运转工况下仍可保持较小的径向跳动量。需要注意的是，实际使用时应根据设备载荷谱系选择合适的安装配合方式，并定期检查润滑状态以确保最佳工作性能。
N
1
9
4
8
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
48：内径：240 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
48：
内径：240 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

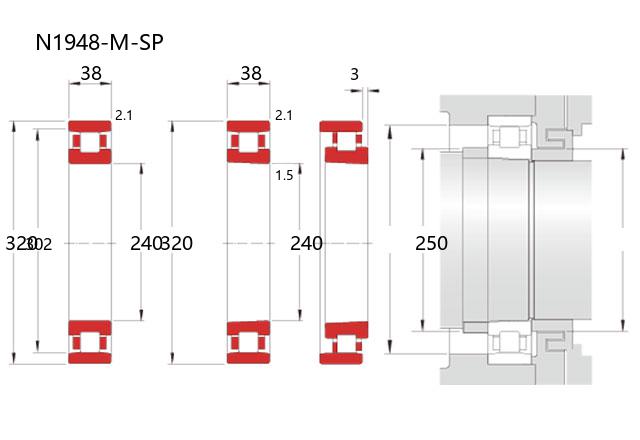

| 公称型号 | ||
| 单列N型 | 直孔型 | N1948-M-SP |
| 单列N型 | 锥孔型 | N1948-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 240 |
| 外径 | D | 320 |
| 宽度 | B | 38 |
| r(min) | 2.1 | |
| r1(min) | 1.5 | |
| Ew(Ref.) | 302 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 357 |
| 基本额定静载荷 | Cor | 630 |
| 限制速度(rpm) | ||
| 脂润滑 | 1700 | |
| 油润滑 | 2500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3 |
| 安装尺寸(mm) | ||
| da(min) | 250 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 2.1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 8.21 | |
