N1944-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：220 mm，外径：300 mm，厚度：38 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1944-K-M-SP属于超高精密圆柱滚子轴承中的N型结构，其设计侧重于满足高精度旋转场合的需求。该型号的基本尺寸为内径220毫米、外径300毫米、厚度38毫米，这一尺寸规格在工业应用中有利于实现紧凑的机械布局。作为精密圆柱滚子轴承的一种，其内部采用圆柱滚子作为滚动体，配合N型特有的外圈无挡边及内圈双挡边设计，能够适应一定的轴向位移，同时承载较高的径向负荷。
在材料与工艺方面，该轴承通常选用高品质钢材，并经过特殊热处理及超精加工，以提升其耐磨性和疲劳寿命。K-M-SP的后缀组合可能表示轴承在内部游隙、保持架形式及精度等级方面具有特定配置，这些特性有助于降低运转噪声并提高旋转精度。此类轴承常见于机床主轴、精密齿轮箱及测量仪器等设备中，能够在中等转速条件下维持稳定的工作性能。
由于采用分离式结构，该型号轴承在安装与拆卸时较为便利，同时允许内圈与外圈分别进行位置调整。需要注意的是，实际应用中需结合具体工况条件选择适当的润滑方式与配合公差，以充分发挥其性能特点。
N
1
9
4
4
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
44：内径：220 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
44：
内径：220 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

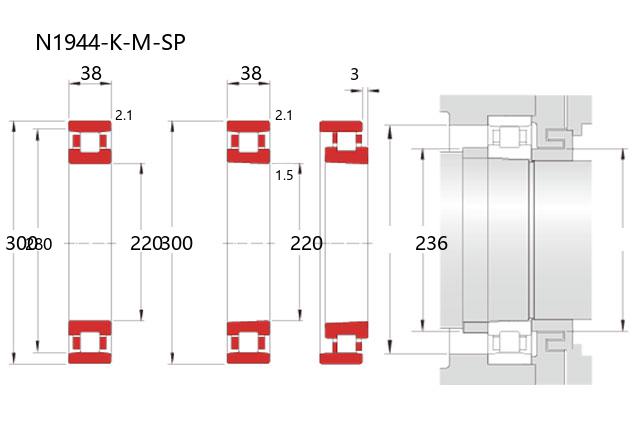

| 公称型号 | ||
| 单列N型 | 直孔型 | N1944-M-SP |
| 单列N型 | 锥孔型 | N1944-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 220 |
| 外径 | D | 300 |
| 宽度 | B | 38 |
| r(min) | 2.1 | |
| r1(min) | 1.5 | |
| Ew(Ref.) | 280 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 295 |
| 基本额定静载荷 | Cor | 495 |
| 限制速度(rpm) | ||
| 脂润滑 | 2000 | |
| 油润滑 | 2700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3 |
| 安装尺寸(mm) | ||
| da(min) | 236 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 7.88 | |
