N1924-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1924-M-SP属于超高精密圆柱滚子轴承中的N型系列产品。其内径设计为120毫米，外径为165毫米，厚度为22毫米，结构尺寸适用于对空间布局有特定限制的精密设备。该轴承采用整体外圈和无挡边内圈结构，能够在一定范围内适应轴与座孔的相对位移，为轴向游动提供支持。
N型圆柱滚子轴承通常选用高品质钢材，经过特殊热处理和表面精加工，有助于提升运转平稳性与耐磨表现。这类轴承在部分机床主轴、工业电机及传动装置中较为常见，可承受中等以上径向负荷，适用于转速较高的工况环境。
由于采用超高精密制造标准，其内部滚子与滚道之间的配合经过优化，有助于降低振动和噪音。在合理安装与维护条件下，此类轴承能够为设备提供平稳的运行表现。选用时需结合具体负载、转速及环境条件进行综合评估，以充分发挥其性能特点。
N
1
9
2
4
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
24：内径：120 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
24：
内径：120 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

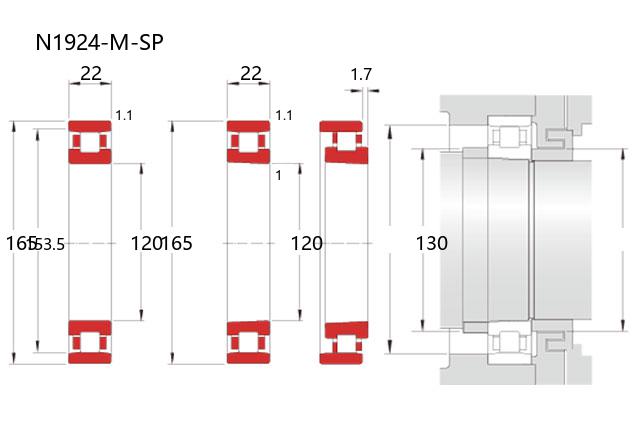

| 公称型号 | ||
| 单列N型 | 直孔型 | N1924-M-SP |
| 单列N型 | 锥孔型 | N1924-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 宽度 | B | 22 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 153.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 98 |
| 基本额定静载荷 | Cor | 150 |
| 限制速度(rpm) | ||
| 脂润滑 | 3200 | |
| 油润滑 | 5100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.7 |
| 安装尺寸(mm) | ||
| da(min) | 130 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 1.42 | |
