N1922-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：110 mm，外径：150 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1922-M-SP属于超高精密轴承中的N型圆柱滚子结构，其内径为110毫米，外径为150毫米，厚度为20毫米。这类轴承设计侧重于径向承载能力，适用于需要高旋转精度和稳定性的工况。由于采用无挡边结构，滚子与滚道之间能够实现优化配合，有助于控制运行中的摩擦热和振动。
在材料与制造工艺方面，N1922-M-SP通常选用高品质钢材并经过特殊热处理，提升了零部件的耐磨性和尺寸稳定性。精密加工保证了滚子和滚道的几何精度，有助于在高速运转条件下保持平稳性能。此类轴承常见于机床主轴、测试设备以及其他对动态性能有较高要求的工业场合。
N型设计的一个特点在于其内圈可分离，这为安装与维护提供了便利。在选用该型号时，需注意配合部件的加工精度及润滑条件，以满足具体应用中的长期运行需求。整体而言，此类轴承在强调径向刚度和运转精度的机械系统中具有一定适用性。
N
1
9
2
2
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
22：内径：110 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
22：
内径：110 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1922-M-SP |
| 单列N型 | 锥孔型 | N1922-K-M-SP |

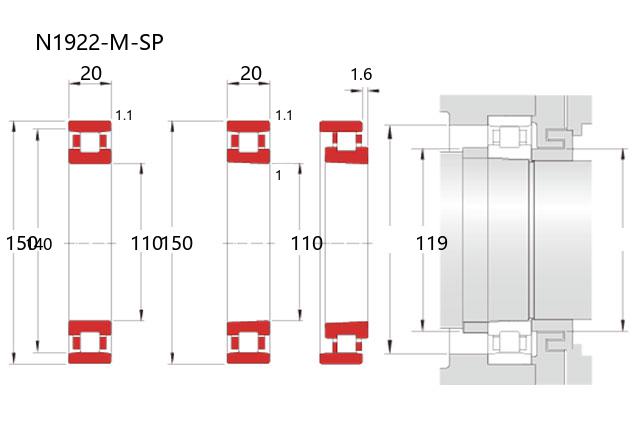

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 150 |
| 宽度 | B | 20 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 140 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 70.5 |
| 基本额定静载荷 | Cor | 102 |
| 限制速度(rpm) | ||
| 脂润滑 | 3500 | |
| 油润滑 | 5600 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| da(min) | 119 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 1.03 | |
