N1921-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：105 mm，外径：145 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1921-M-SP型轴承属于超高精密圆柱滚子轴承系列，采用N型结构设计。其基本尺寸为内径105毫米、外径145毫米、厚度20毫米，折合英制尺寸约为内径4.1339英寸、外径5.7087英寸、厚度0.7874英寸。该型号通过优化滚子和滚道几何形状，有效控制径向游隙，在高速运转条件下仍能保持稳定的旋转精度。
此类轴承多应用于对运转平稳性要求较高的场景，例如精密机床主轴、测试仪器转台等设备。由于采用无挡边设计，其内圈可轴向位移的特性为热膨胀补偿提供了结构空间。在装配时需注意保持架与滚子的配合关系，适当的预紧力设置有助于提升系统刚性。实际应用中需配合润滑系统与密封装置，以延长在高工况负荷下的使用寿命。选型阶段建议结合具体负载工况与转速范围进行综合评估。
N
1
9
2
1
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
21：内径：105 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
21：
内径：105 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

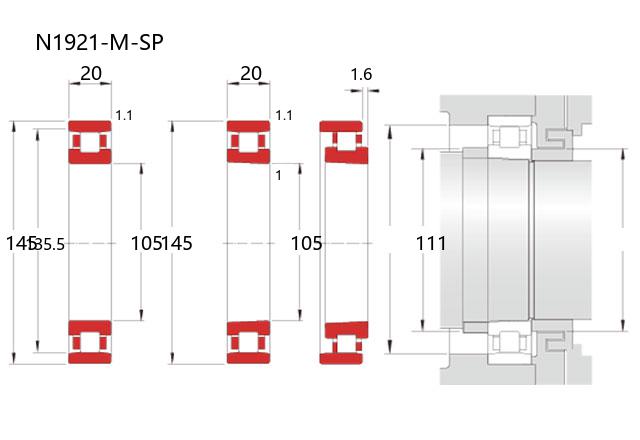

| 公称型号 | ||
| 单列N型 | 直孔型 | N1921-M-SP |
| 单列N型 | 锥孔型 | N1921-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 105 |
| 外径 | D | 145 |
| 宽度 | B | 20 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 135.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 85.6 |
| 基本额定静载荷 | Cor | 130 |
| 限制速度(rpm) | ||
| 脂润滑 | 3600 | |
| 油润滑 | 5800 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| da(min) | 111 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 0.96 | |
