N19/850-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：850 mm，外径：1120 mm，厚度：118 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N19/850-M-SP属于超高精密轴承中的N型圆柱滚子轴承系列。其基本结构尺寸为内径850毫米、外径1120毫米、厚度118毫米，对应英制尺寸分别约为33.46英寸、44.09英寸和4.65英寸。该型号采用单列圆柱滚子设计，滚子与滚道之间经优化几何配合，能够有效适应径向负荷工况。
在制造工艺方面，轴承组件选用高纯净度合金钢材，并通过多阶段热处理工艺提升材料稳定性。滚动体与滚道的精密研磨技术保障了运行时的径向跳动精度，内外圈挡边结构则增强了轴向引导稳定性。此类设计特点使轴承在高速运转条件下仍可保持较低的振动级别和温升水平。
此类轴承通常应用于大型工业设备的主轴系统、风力发电机组传动链及重型机械的支承部位。其结构特点有助于在有限安装空间内实现较高的刚性支撑，同时通过特殊保持架设计降低高速工况下的摩擦阻力。由于采用可分离式结构，用户在安装维护过程中可对内外圈分别进行操作，这在某些设备检修场景中可能带来便利。
相关行业经验表明，合理润滑与定期维护对维持该型号轴承的长期运行精度具有积极意义。
N
1
9
/
8
5
0
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
/：分隔符
850：内径代号，公称内径：850 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
/：
分隔符
850：
内径代号，公称内径：850 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N19/850-M-SP |
| 单列N型 | 锥孔型 | N19/850-K-M-SP |

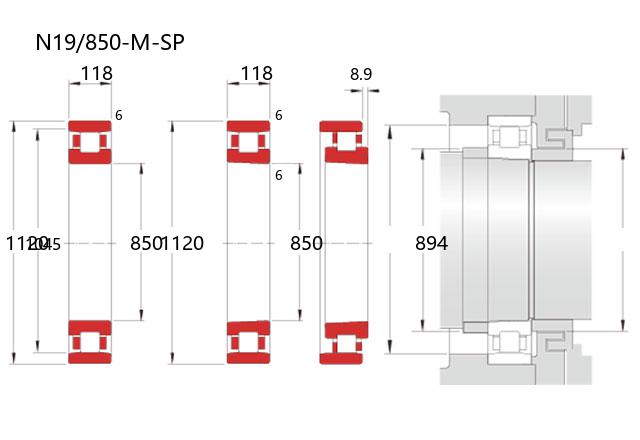

| 主要尺寸(mm) | ||
| 内径 | d | 850 |
| 外径 | D | 1120 |
| 宽度 | B | 118 |
| r(min) | 6 | |
| r1(min) | 6 | |
| Ew(Ref.) | 1045 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2780 |
| 基本额定静载荷 | Cor | 6350 |
| 限制速度(rpm) | ||
| 脂润滑 | 360 | |
| 油润滑 | 540 | |
| 允许位移 | ||
| 轴向 | s(mm) | 8.9 |
| 安装尺寸(mm) | ||
| da(min) | 894 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 320 | |
