N19/850-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：850 mm，外径：1120 mm，厚度：118 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N19/850-K-M-SP属于超高精密圆柱滚子轴承系列，其结构形式为N型设计。该型号轴承内径为850毫米，外径1120毫米，厚度118毫米，尺寸规格适用于大型机械设备的高精度运转需求。作为精密圆柱滚子轴承的典型代表，该产品采用无挡边外圈和带双挡边的内圈结构，便于滚子在滚道上实现轴向位移，同时保持稳定的径向承载性能。
此类轴承多用于需要较高旋转精度和刚性支承的工业场景，例如大型机床主轴、重型变速装置或特定工况下的齿轮箱结构。在材料选择和热处理工艺方面，该型号通常采用高品质轴承钢并经过特殊工艺处理，以提升耐磨性和疲劳寿命。其保持架设计经过优化，有助于维持滚子间的均匀分布，降低高速运转时的摩擦温升。
由于具备可分离式结构特点，该轴承在安装维护过程中具有一定便利性。在实际应用中需配合适当的润滑方案与安装精度控制，才能充分发挥其性能优势。此类精密元件对工作环境的清洁度和温升控制也存在相应要求，需结合具体工况进行综合考量。
N
1
9
/
8
5
0
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
/：分隔符
850：内径代号，公称内径：850 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
/：
分隔符
850：
内径代号，公称内径：850 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

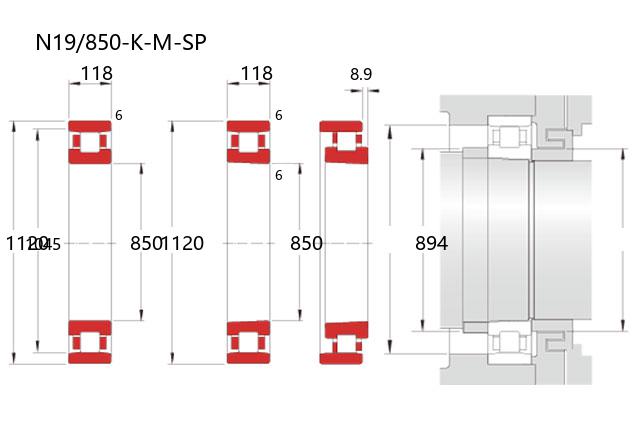

| 公称型号 | ||
| 单列N型 | 直孔型 | N19/850-M-SP |
| 单列N型 | 锥孔型 | N19/850-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 850 |
| 外径 | D | 1120 |
| 宽度 | B | 118 |
| r(min) | 6 | |
| r1(min) | 6 | |
| Ew(Ref.) | 1045 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2780 |
| 基本额定静载荷 | Cor | 6350 |
| 限制速度(rpm) | ||
| 脂润滑 | 360 | |
| 油润滑 | 540 | |
| 允许位移 | ||
| 轴向 | s(mm) | 8.9 |
| 安装尺寸(mm) | ||
| da(min) | 894 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 320 | |
