N1044-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：220 mm，外径：340 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1044-K-M-SP是一款超高精密圆柱滚子轴承，属于N型结构设计。其基本尺寸为内径220毫米、外径340毫米、厚度56毫米，适用于对安装空间和运行精度有较高要求的工况。此类轴承采用单列圆柱滚子与双挡边内圈组合，能够有效承受较大的径向负荷，同时允许轴与轴承座之间在限定范围内的轴向位移。
通过优化滚子和滚道轮廓，该型号在高速运转条件下仍能保持稳定的旋转精度。其内外圈可分离的特点为安装维护提供了便利，通常适用于机床主轴、精密齿轮箱及工业传动设备等场景。此外，材料与热处理工艺的配合进一步提升了轴承在长期连续运转环境下的耐久性能。在选型时需结合实际负载条件与配合公差进行综合评估，以确保系统运行的可靠性。
N
1
0
4
4
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
44：内径：220 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
44：
内径：220 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1044-M-SP |
| 单列N型 | 锥孔型 | N1044-K-M-SP |

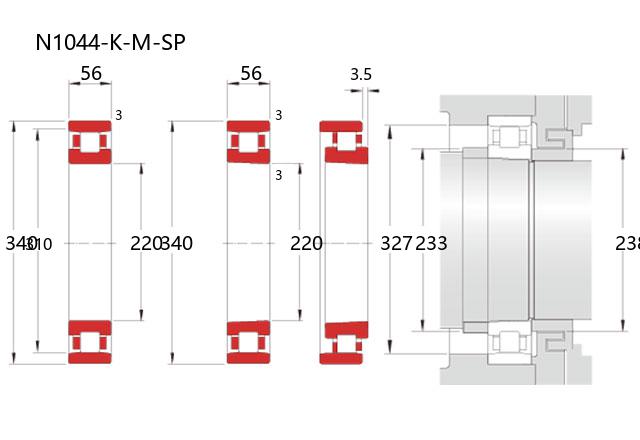

| 主要尺寸(mm) | ||
| 内径 | d | 220 |
| 外径 | D | 340 |
| 宽度 | B | 56 |
| r(min) | 3 | |
| r1(min) | 3 | |
| Ew(Ref.) | 310 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 575 |
| 基本额定静载荷 | Cor | 750 |
| 限制速度(rpm) | ||
| 脂润滑 | 2500 | |
| 油润滑 | 3000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.5 |
| 安装尺寸(mm) | ||
| da(min) | 233 | |
| d1a(min) | 238 | |
| Da(max) | 327 | |
| Da(min) | 313 | |
| ra(max) | 2.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 20 |
| 锥孔型 | CC9(max) | 45 |
| 锥孔型 | CC0(min) | 35 |
| 锥孔型 | CC0(max) | 60 |
| 锥孔型 | CC1(min) | 45 |
| 锥孔型 | CC1(max) | 90 |
| 直孔型 | CC1(min) | 15 |
| 直孔型 | CC1(max) | 50 |
| 重量(kg) | ||
| 参考 | 17.4 | |
