N1038-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：190 mm，外径：290 mm，厚度：46 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1038-K-M-SP属于超高精密圆柱滚子轴承系列，其结构为N型设计，即外圈无挡边且内圈两侧带固定挡边，适用于轴与轴承座之间可产生相对轴向位移的工况。该型号内径尺寸为190毫米，外径为290毫米，厚度为46毫米，在整体尺寸设计上兼顾了承载能力与结构紧凑性。
作为精密级轴承，该产品在材料选择、热处理工艺和制造公差方面具有较高要求，通常采用高纯净度钢材和优化的表面处理技术以提高疲劳寿命。其滚动体与滚道之间的精密配合有助于降低运转振动噪声，同时通过特殊游隙设计和保持架结构优化，可适应中等转速条件下的稳定运转。此类轴承多用于机床主轴、精密齿轮箱或工业减速器等需要高旋转精度的设备，能够承受较大的径向负荷，并对轴的热伸长具有一定的补偿作用。在安装时需注意配合公差和润滑条件，以充分发挥其性能特点。
N
1
0
3
8
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
38：内径：190 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
38：
内径：190 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

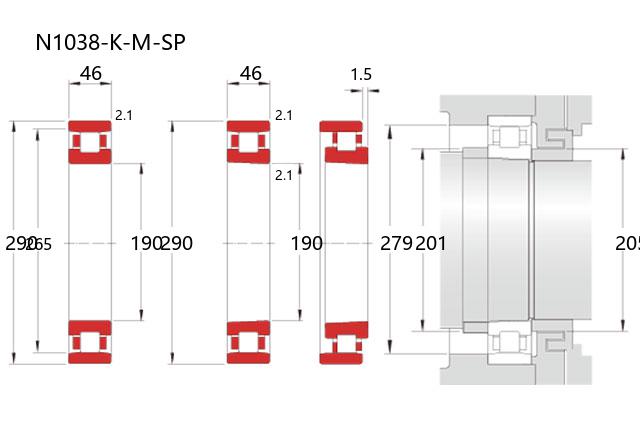

| 公称型号 | ||
| 单列N型 | 直孔型 | N1038-M-SP |
| 单列N型 | 锥孔型 | N1038-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 190 |
| 外径 | D | 290 |
| 宽度 | B | 46 |
| r(min) | 2.1 | |
| r1(min) | 2.1 | |
| Ew(Ref.) | 265 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 415 |
| 基本额定静载荷 | Cor | 535 |
| 限制速度(rpm) | ||
| 脂润滑 | 3200 | |
| 油润滑 | 4000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.5 |
| 安装尺寸(mm) | ||
| da(min) | 201 | |
| d1a(min) | 205 | |
| Da(max) | 279 | |
| Da(min) | 268 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 20 |
| 锥孔型 | CC9(max) | 40 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 40 |
| 锥孔型 | CC1(max) | 80 |
| 直孔型 | CC1(min) | 15 |
| 直孔型 | CC1(max) | 45 |
| 重量(kg) | ||
| 参考 | 10.4 | |
