N1024-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：120 mm，外径：180 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1024-TP-SP属于超高精密圆柱滚子轴承中的N型结构，其设计特点在于外圈两侧带有固定挡边，内圈则为可分离形式。这种结构使得安装与拆卸过程较为便捷，同时能够适应轴与轴承座之间的轴向位移。基本尺寸为内径120毫米、外径180毫米、厚度28毫米，整体尺寸比例有助于在有限空间内实现较高的负载承载能力。
该型号采用精密级制造标准，滚子与滚道之间经过优化轮廓设计，有助于降低运转时的摩擦阻力与温升。在应用中，这类轴承常见于中等转速且需承受较大径向负荷的工况，例如机床主轴、齿轮箱支撑或精密传动系统中。其材料与热处理工艺注重尺寸稳定性与耐磨性，可在长期运转中维持较为稳定的工作游隙。
由于采用N型设计，该轴承不提供轴向定位功能，但允许轴在热膨胀或安装误差条件下产生一定的轴向浮动。在润滑充分、工作环境清洁的条件下，其使用寿命与动态性能可满足多数高精度机械的运转需求。
N
1
0
2
4
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
24：内径：120 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
24：
内径：120 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1024-TP-SP |
| 单列N型 | 锥孔型 | N1024-K-TP-SP |

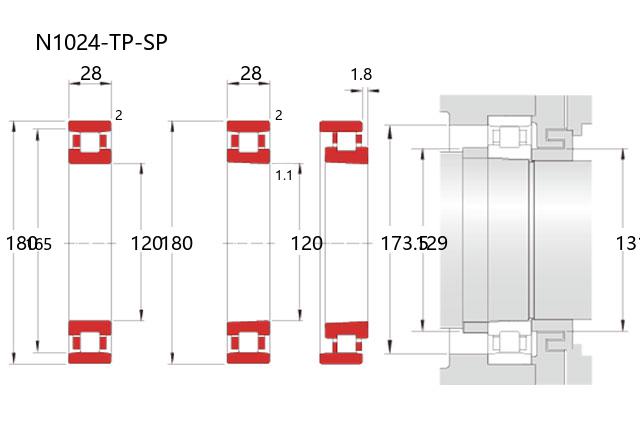

| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 宽度 | B | 28 |
| r(min) | 2 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 165 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 159 |
| 基本额定静载荷 | Cor | 191 |
| 限制速度(rpm) | ||
| 脂润滑 | 9500 | |
| 油润滑 | 11200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.8 |
| 安装尺寸(mm) | ||
| da(min) | 129 | |
| d1a(min) | 131 | |
| Da(max) | 173.5 | |
| Da(min) | 167 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 2.34 | |
