N1024-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：120 mm，外径：180 mm，厚度：28 mm。
价格区间：￥2721.71 - ￥3048.32【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1024-K-M-SP属于超高精密圆柱滚子轴承系列，其结构为N型设计，即外圈两侧带固定挡边，内圈无挡边，适用于轴与轴承座孔之间存在轴向相对移动的工况。该型号轴承的基本尺寸为内径120毫米、外径180毫米、厚度28毫米，换算为英制尺寸约合内径4.7244英寸、外径7.0866英寸、厚度1.1024英寸。
该系列轴承通过优化滚子与滚道的接触轮廓设计，可有效降低运转时的应力集中现象，同时采用高纯净度钢材和特殊热处理工艺，使产品具备较高的尺寸稳定性与耐磨性。在制造过程中，对关键尺寸公差、旋转精度及表面粗糙度实施严格管控，使其能够满足高速旋转工况下对低振动和低噪声的技术要求。
此类轴承通常应用于精密机床主轴、工业齿轮箱或测试设备等场景，其结构特点允许轴系部件在热膨胀工况下实现轴向自由伸缩。在安装时需注意保持相邻零部件的配合精度，并确保润滑系统的清洁度，以充分发挥其性能潜力。
N
1
0
2
4
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
24：内径：120 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
24：
内径：120 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1024-M-SP |
| 单列N型 | 锥孔型 | N1024-K-M-SP |

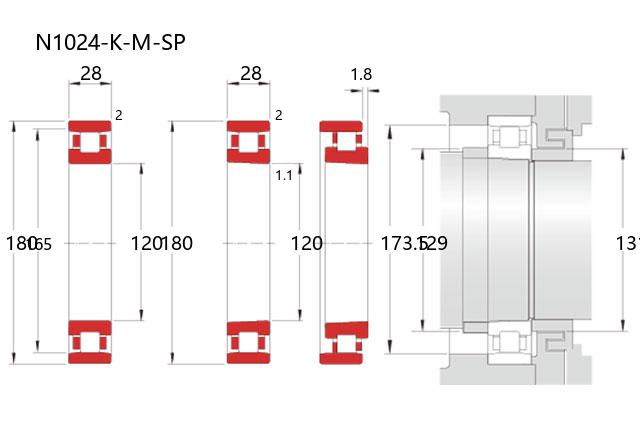

| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 宽度 | B | 28 |
| r(min) | 2 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 165 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 159 |
| 基本额定静载荷 | Cor | 191 |
| 限制速度(rpm) | ||
| 脂润滑 | 5400 | |
| 油润滑 | 7300 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.8 |
| 安装尺寸(mm) | ||
| da(min) | 129 | |
| d1a(min) | 131 | |
| Da(max) | 173.5 | |
| Da(min) | 167 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 2.34 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK N1024MBKR轴承 精密圆柱滚子轴承 |
NSK | 120.00 X 180.00 X 28.00 | 华东 | 日本 | 1 | 3048.32 | ￥2721.71 | |
