N1021-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：105 mm，外径：160 mm，厚度：26 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1021-K-TP-SP是一款N型圆柱滚子轴承，归类于超高精密轴承领域。其基本结构为内圈带双挡边、外圈无挡边的单列设计，适用于承受较高的单向轴向载荷和径向载荷。该型号内径为105毫米，外径160毫米，厚度26毫米，尺寸参数符合常规工业标准。
该轴承采用锥形孔设计（K系列标识），配合锥形轴使用时可实现微量游隙调整，有利于提升运转精度。TP后缀表示轴承采用窗式钢板冲压保持架，具有重量轻、润滑剂滞留性好的特点。SP级制造精度确保了轴承在高速运转条件下的平稳性，并能有效控制振动与噪声。
此类轴承多应用于机床主轴、精密齿轮箱及工业电机等设备，其无挡边外圈结构允许轴与轴承座之间产生轴向位移，可在浮动端补偿因温升引起的热膨胀。选型时需综合考虑载荷特性、转速范围及安装条件等因素，建议参考具体设备制造商的技术规范进行应用。
N
1
0
2
1
-
K
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
21：内径：105 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
21：
内径：105 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1021-TP-SP |
| 单列N型 | 锥孔型 | N1021-K-TP-SP |

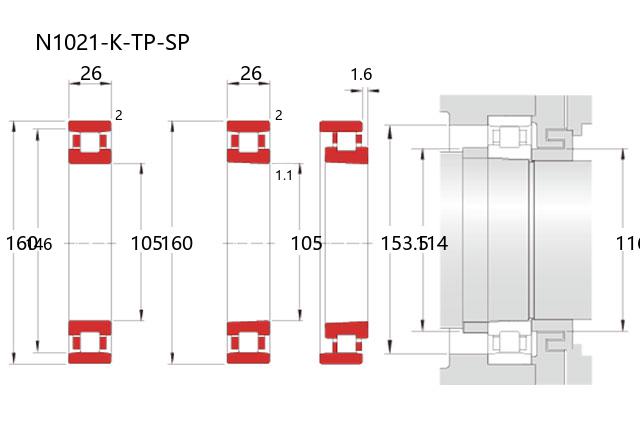

| 主要尺寸(mm) | ||
| 内径 | d | 105 |
| 外径 | D | 160 |
| 宽度 | B | 26 |
| r(min) | 2 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 146 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 129 |
| 基本额定静载荷 | Cor | 155 |
| 限制速度(rpm) | ||
| 脂润滑 | 10900 | |
| 油润滑 | 12900 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| da(min) | 114 | |
| d1a(min) | 116 | |
| Da(max) | 153.5 | |
| Da(min) | 148 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.79 | |
