N1019-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：95 mm，外径：145 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1019-TP-SP属于超高精密圆柱滚子轴承中的N型结构，具备内圈双挡边、外圈无挡边的典型设计特征，适用于轴与轴承座孔分离的安装条件。该型号内径为95毫米，外径145毫米，厚度24毫米，尺寸规格符合高负载工况下的刚性需求。
此类轴承采用精密滚子和套圈匹配技术，径向游隙经过优化控制，有助于降低运转时的振动与噪声。由于无外圈挡边限制，其允许轴与壳体间产生有限的轴向位移，适合应对温升引起的热膨胀问题。在应用中常配合紧定套使用，可简化轴肩加工要求并提升安装灵活性。
基于其设计特点，N1019-TP-SP多用于中型工业传动系统、机床主轴支撑及齿轮箱等场景。其径向承载能力较为突出，并能适应中等转速工况。采用开放式结构的轴承在润滑油脂补充与维护方面具有一定便利性，但在多尘环境中需配合密封装置使用。此类精密轴承的选型需结合具体负载分布、精度等级及工况条件进行综合评估。
N
1
0
1
9
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
19：内径：95 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
19：
内径：95 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

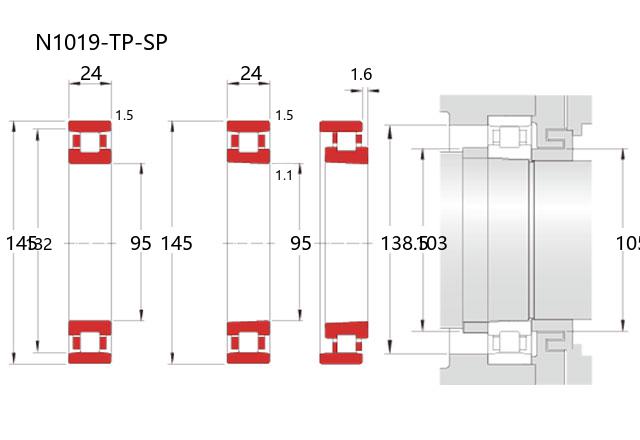

| 公称型号 | ||
| 单列N型 | 直孔型 | N1019-TP-SP |
| 单列N型 | 锥孔型 | N1019-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 95 |
| 外径 | D | 145 |
| 宽度 | B | 24 |
| r(min) | 1.5 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 132 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 95 |
| 基本额定静载荷 | Cor | 114 |
| 限制速度(rpm) | ||
| 脂润滑 | 12100 | |
| 油润滑 | 14200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| da(min) | 103 | |
| d1a(min) | 105 | |
| Da(max) | 138.5 | |
| Da(min) | 134 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.37 | |
