N1019-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】

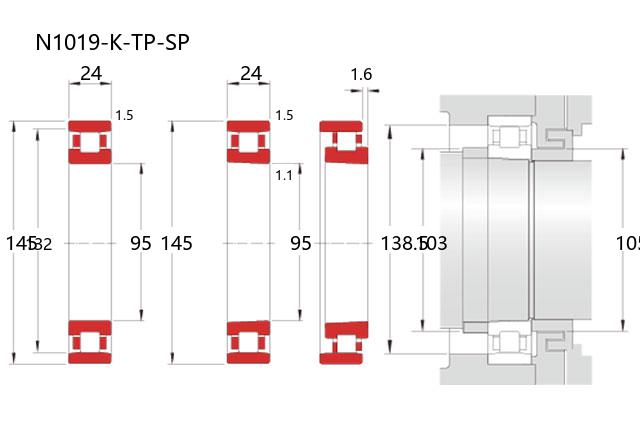

基本尺寸：内径：95 mm，外径：145 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1019-K-TP-SP属于超高精密圆柱滚子轴承中的N型结构，其设计特点在于内外圈均不带挡边，滚子由尼龙保持架引导。这种结构赋予轴承优异的径向承载能力，同时允许轴与壳体在轴向范围内产生相对位移，适用于存在热膨胀或安装对位误差的工况。
该型号轴承的基本尺寸为内径95毫米、外径145毫米、厚度24毫米，尺寸精度符合精密级标准。通过特殊热处理工艺和精选材料，轴承在高速运转条件下仍能维持稳定的旋转精度。其接触表面经过超精加工，有效降低了运转噪声和振动水平。
此类轴承常见于机床主轴、印刷机械等对旋转精度要求较高的设备中。在工业传动系统中，它能有效分担径向载荷，并通过轴向浮动设计补偿装配误差。选型时需结合具体负载条件、转速范围及工作环境等因素进行综合评估，以确保其性能得到充分发挥。
N
1
0
1
9
-
K
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
19：内径：95 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
19：
内径：95 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1019-TP-SP |
| 单列N型 | 锥孔型 | N1019-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 95 |
| 外径 | D | 145 |
| 宽度 | B | 24 |
| r(min) | 1.5 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 132 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 95 |
| 基本额定静载荷 | Cor | 114 |
| 限制速度(rpm) | ||
| 脂润滑 | 12100 | |
| 油润滑 | 14200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| da(min) | 103 | |
| d1a(min) | 105 | |
| Da(max) | 138.5 | |
| Da(min) | 134 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.37 | |
