N1017-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：85 mm，外径：130 mm，厚度：22 mm。
价格区间：￥1646.4 - ￥2615.21【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1017-M-SP属于超高精密轴承系列中的N型圆柱滚子轴承产品。其基本设计参数包括内径85毫米、外径130毫米以及厚度22毫米，对应的英制尺寸分别约为3.346英寸、5.118英寸和0.866英寸。
该型号采用单列圆柱滚子结构，滚子与滚道之间呈线接触设计，这种构造使得轴承在径向负荷承载方面表现出较好的性能。由于滚子两端带有活动挡边，能够有效限制轴与外壳间的轴向位移，同时适应一定程度的热膨胀效应。
在制造工艺方面，该产品选用高品质轴承钢材料，并实施精密研磨加工。套圈与滚动体的尺寸公差及旋转精度均达到较高标准，工作表面经过特殊处理以提升运行稳定性。此类轴承通常不设置密封结构，建议在清洁润滑环境中使用。
该型号适用于对旋转精度和刚性要求较高的应用场景，常见于精密机床主轴、电力设备及工业传动系统等领域。安装时需注意保持轴与壳体的配合精度，适当的预紧力配置有助于提升系统刚性。用户可根据实际工况选择匹配的润滑方案与配合公差。
N
1
0
1
7
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
17：内径：85 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
17：
内径：85 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

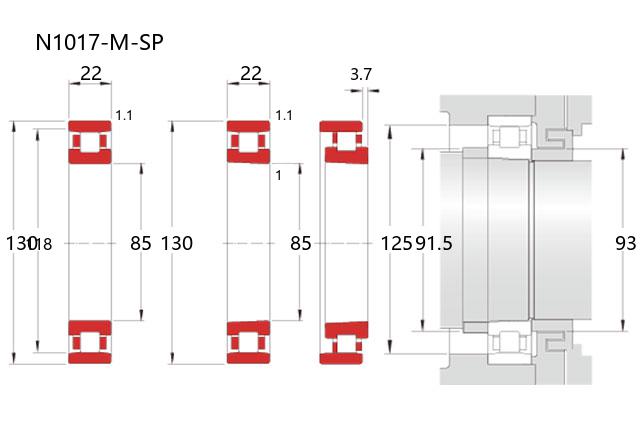

| 公称型号 | ||
| 单列N型 | 直孔型 | N1017-M-SP |
| 单列N型 | 锥孔型 | N1017-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 130 |
| 宽度 | B | 22 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 118 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 75 |
| 基本额定静载荷 | Cor | 86 |
| 限制速度(rpm) | ||
| 脂润滑 | 7500 | |
| 油润滑 | 10300 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.7 |
| 安装尺寸(mm) | ||
| da(min) | 91.5 | |
| d1a(min) | 93 | |
| Da(max) | 125 | |
| Da(min) | 120 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.067 | |
