N1015-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：75 mm，外径：115 mm，厚度：20 mm。
价格区间：￥1829.43 - ￥3489.14【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1015-TP-SP属于超高精密圆柱滚子轴承中的N型结构。该型号内径为75毫米，外径115毫米，厚度20毫米，其尺寸设计适配中高载荷工况下的紧凑安装需求。作为无挡边设计的圆柱滚子轴承，该结构允许轴与轴承座之间在轴向范围内实现有限的位移调节，适用于存在热膨胀或安装对位误差的场合。
此类轴承采用超高精度制造工艺，滚子与滚道之间具有优化的线接触特性，可分散径向负荷并降低摩擦能耗。在运行过程中，其结构有助于维持旋转系统的稳定性，减少振动传递。选配的TP工程塑料保持架能进一步控制动态运行中的惯性影响，增强高速适应性。
该型号常见于工业传动系统、精密机床主轴及中型电机支撑部位，尤其适合需要兼顾径向刚度与轴向浮动能力的场景。通过特定润滑与密封方案的配合，可在多种工况下保持长效运行性能。
N
1
0
1
5
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
15：内径：75 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
15：
内径：75 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1015-TP-SP |
| 单列N型 | 锥孔型 | N1015-K-TP-SP |

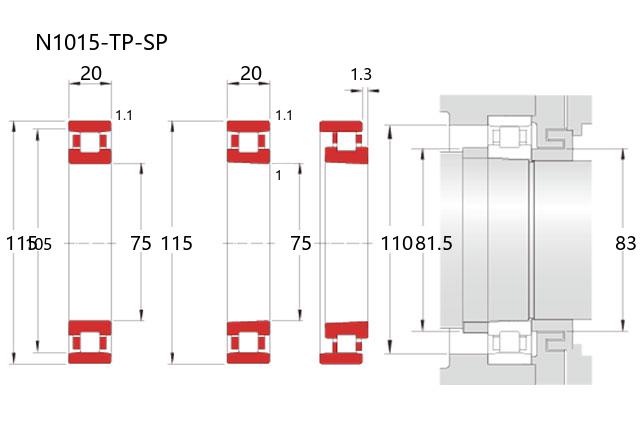

| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 宽度 | B | 20 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 105 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 49.5 |
| 基本额定静载荷 | Cor | 63 |
| 限制速度(rpm) | ||
| 脂润滑 | 9900 | |
| 油润滑 | 15000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 81.5 | |
| d1a(min) | 83 | |
| Da(max) | 110 | |
| Da(min) | 106 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 重量(kg) | ||
| 参考 | 0.645 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK N1015RS轴承 精密圆柱滚子轴承 |
NSK | 75.00 X 115.00 X 20.00 | 华东 | 日本 | 2 | 2341.67 | ￥1829.43 | |
| NSK N1015RX轴承 精密圆柱滚子轴承 |
NSK | 75.00 X 115.00 X 20.00 | 华东 | 日本 | 4 | 3489.14 | ￥2956.9 | |
