N1015-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：75 mm，外径：115 mm，厚度：20 mm。
价格区间：￥1492.05 - ￥2273.22【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1015-M-SP是一款超高精密圆柱滚子轴承，属于N型结构设计。该型号轴承的内径为75毫米，外径为115毫米，厚度为20毫米。在英制单位中，其尺寸分别约等于2.9528英寸、4.5276英寸和0.7874英寸。
此类轴承通常采用无挡边外圈和带双挡边的内圈结构，能够有效适应轴的热膨胀，适用于轴与座孔需保持同心的工作环境。其滚动体与滚道之间经过精密修形，有助于降低运转时的摩擦振动，提升运动平稳性。在制造工艺方面，轴承材料通常选用高品质高碳铬轴承钢，并实施尺寸分级与预载荷优化，以满足高精度旋转需求。
该型号轴承主要应用于对旋转精度和刚性有较高要求的场合，例如精密机床主轴、高速电主轴或测量仪器中的支承结构。由于采用分离式设计，安装和拆卸过程相对便捷，便于维护与调整。在一些中高速运转条件下，此类轴承可表现出较好的耐磨性与尺寸稳定性，为设备长期可靠运行提供支持。同时，其结构设计允许在轴向位移补偿方面发挥一定作用，适用于存在温升引起轴长度变化的工作场景。
N
1
0
1
5
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
15：内径：75 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
15：
内径：75 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1015-M-SP |
| 单列N型 | 锥孔型 | N1015-K-M-SP |

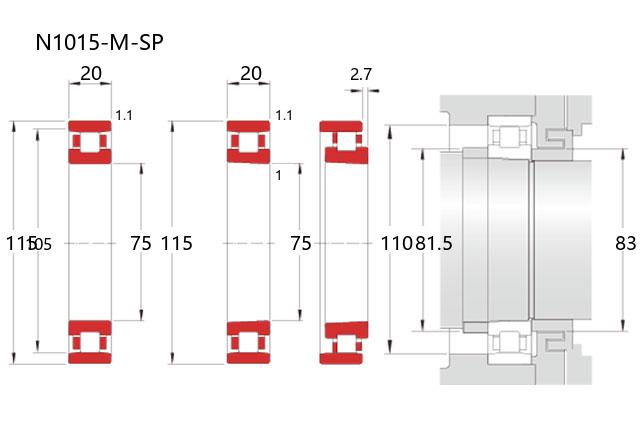

| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 宽度 | B | 20 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 105 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 69 |
| 基本额定静载荷 | Cor | 74.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 8500 | |
| 油润滑 | 13700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.7 |
| 安装尺寸(mm) | ||
| da(min) | 81.5 | |
| d1a(min) | 83 | |
| Da(max) | 110 | |
| Da(min) | 106 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 重量(kg) | ||
| 参考 | 0.7 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| KOYO N1015-2C1NA FYP4轴承 精密圆柱滚子轴承 |
KOYO | 75 X 115 X 20 | 华东 | 日本 | 7 | 1686.02 | ￥1492.05 | |
| NSK N1015MR轴承 精密圆柱滚子轴承 |
NSK | 75.00 X 115.00 X 20.00 | 华东 | 日本 | 2 | 2273.22 | ￥2011.7 | |
