N1014-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：70 mm，外径：110 mm，厚度：20 mm。
价格区间：￥1289.85 - ￥3479.05【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1014-K-TP-SP属于超高精密圆柱滚子轴承系列中的N型结构。该型号的内径为70毫米，外径110毫米，厚度20毫米，整体尺寸设计兼顾了结构紧凑性与承载需求。此类轴承采用无挡边滚道与可分离式设计，使得内圈与滚子组件能够独立安装，便于维护与调整。其滚子与滚道经特殊修形处理，有助于降低边缘应力，减少摩擦热效应。
在材料与工艺方面，轴承组件选用高纯净度钢材，并通过多级热处理工艺提升整体硬度与韧性。滚动体保持架采用轻量化设计，兼顾引导稳定性与高速适应性。轴承在预紧力可控的工况下能够保持较高的旋转精度，适用于中高速运转场景。
此类产品常见于精密机床主轴、工业机器人关节模块等对运动平稳性要求较高的设备。由于采用特殊润滑技术与密封方案，其在长期连续运转中仍能维持稳定的性能表现。选型时需结合具体负载分布、转速范围及环境条件进行综合评估，以确保系统匹配性。
N
1
0
1
4
-
K
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
14：内径：70 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
14：
内径：70 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

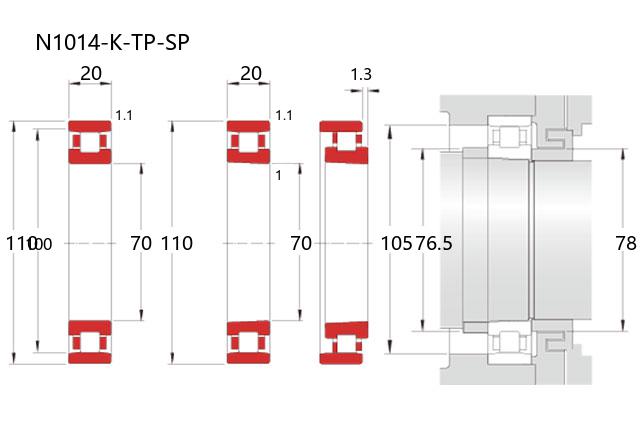

| 公称型号 | ||
| 单列N型 | 直孔型 | N1014-TP-SP |
| 单列N型 | 锥孔型 | N1014-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 宽度 | B | 20 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 100 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 46.5 |
| 基本额定静载荷 | Cor | 57 |
| 限制速度(rpm) | ||
| 脂润滑 | 10000 | |
| 油润滑 | 16000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 76.5 | |
| d1a(min) | 78 | |
| Da(max) | 105 | |
| Da(min) | 101 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 重量(kg) | ||
| 参考 | 0.607 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK N1014RSKR轴承 精密圆柱滚子轴承 |
NSK | 70.00 X 110.00 X 20.00 | 华东 | 日本 | 11 | 1625.21 | ￥1289.85 | |
| NSK N1014RXKR轴承 精密圆柱滚子轴承 |
NSK | 70.00 X 110.00 X 20.00 | 华东 | 日本 | 2 | 3479.05 | ￥2899.21 | |
| NSK N1014RXKR轴承 精密圆柱滚子轴承 |
NSK | 70.00 X 110.00 X 20.00 | 华东 | 日本 | 19 | 2915.01 | ￥2557.03 | |
