N1009-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1009-TP-SP型轴承属于超高精密圆柱滚子轴承系列，采用N型外圈无挡边设计。其基本尺寸为内径45毫米、外径75毫米、厚度16毫米，对应英制尺寸约为内径1.772英寸、外径2.953英寸、厚度0.63英寸。这种结构使轴承具备轴向位移补偿能力，适用于存在轴与支座热膨胀差异的工况。
该轴承采用精密滚子和套圈几何优化设计，有助于降低高速运转时的摩擦温升。保持架结构经过特殊处理，可改善润滑剂分布状态并控制滚动体动态行为。无挡边设计允许轴相对于轴承座实现双向轴向位移，在需补偿安装误差或热膨胀的应用场景中表现稳定。
此类轴承常见于机床主轴、印刷滚筒支撑等对旋转精度和刚性要求较高的设备。其内部游隙和预紧配置可根据实际工况调整，以适应不同的载荷与转速组合需求。在适当润滑与安装条件下，该型号能较好地平衡径向承载能力与运动自由度，为精密传动系统提供支撑保障。
N
1
0
0
9
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
09：内径：45 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
09：
内径：45 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

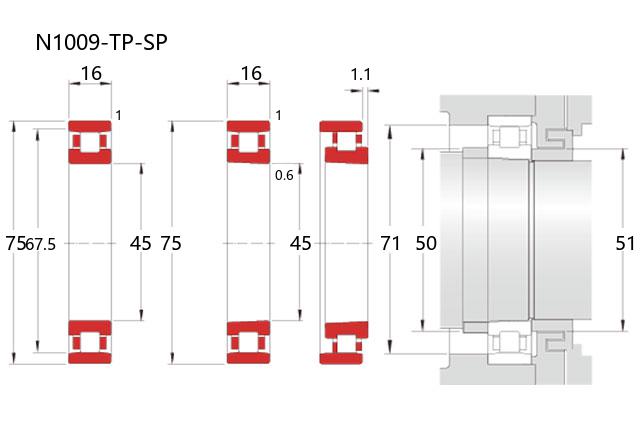

| 公称型号 | ||
| 单列N型 | 直孔型 | N1009-TP-SP |
| 单列N型 | 锥孔型 | N1009-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 宽度 | B | 16 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 67.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 26.9 |
| 基本额定静载荷 | Cor | 29.4 |
| 限制速度(rpm) | ||
| 脂润滑 | 16000 | |
| 油润滑 | 23000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| d1a(min) | 51 | |
| Da(max) | 71 | |
| Da(min) | 68 | |
| ra(max) | 0.6 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 30 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 18 |
| 重量(kg) | ||
| 参考 | 0.243 | |
