N1009-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1009-M-SP是一款超高精密N型圆柱滚子轴承，其基本尺寸为内径45毫米、外径75毫米、厚度16毫米。这类轴承通常采用单列设计，滚子与滚道之间为线接触结构，能够承受相对较高的径向负荷。由于不具备挡边结构，此类轴承在应用中允许轴与轴承座之间产生一定的轴向位移，以适应热膨胀或安装误差带来的影响。
该型号的制造工艺注重精度控制与表面处理，内部经过优化设计以提升运转平稳性。在高速旋转条件下，其动态特性有助于降低振动水平。选材方面通常采用高品质钢材，并通过适当的热处理工艺来增强零部件的耐磨性和疲劳寿命。
此类轴承常见于对旋转精度有较高要求的工业设备中，例如精密机床主轴、电机或测量仪器等场合。在实际应用中，需配合适当的润滑条件与安装方式，以充分发挥其性能特点。不同制造商的产品可能在细节设计或工艺处理上存在一定差异，建议参考具体技术文档进行选型与应用。
N
1
0
0
9
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
09：内径：45 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
09：
内径：45 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

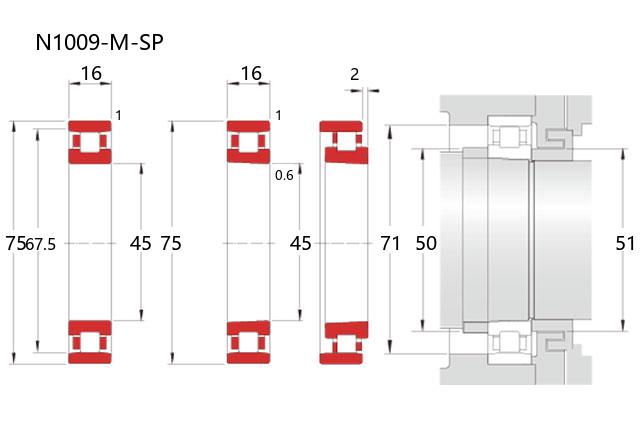

| 公称型号 | ||
| 单列N型 | 直孔型 | N1009-M-SP |
| 单列N型 | 锥孔型 | N1009-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 宽度 | B | 16 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 67.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 37.5 |
| 基本额定静载荷 | Cor | 35.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 14000 | |
| 油润滑 | 22000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| d1a(min) | 51 | |
| Da(max) | 71 | |
| Da(min) | 68 | |
| ra(max) | 0.6 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 30 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 18 |
| 重量(kg) | ||
| 参考 | 0.279 | |
