N1009-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：16 mm。
价格区间：￥823.2 - ￥1004.3【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1009-K-M-SP属于超高精密圆柱滚子轴承中的N型系列，其内外圈均不带挡边结构，适用于分离式设计场景。该型号轴承内径为45mm，外径75mm，厚度16mm，尺寸规格符合常规轻载设备的安装需求。作为精密级产品，其采用优化的滚子与滚道修形技术，有助于降低高速运转时的边缘应力集中。
在材料选择上，该轴承通常使用高纯净度轴承钢，并经过特殊热处理工艺，使组件具备良好的耐磨性和尺寸稳定性。后缀组合-K-M-SP表明该产品具有圆锥孔结构（K型），黄铜实体保持架（M型），以及超高精度等级（SP级）。这类设计特点使其在高速旋转工况下仍能保持平稳的运行状态。
该型号轴承常见于机床主轴、精密旋转工作台等设备，特别适合需要较高旋转精度和刚性要求的应用场景。由于采用分离式设计，在安装维护时可分别调整内外圈位置，为精密装配提供便利。在实际使用中需配合润滑系统与温度控制措施，以充分发挥其性能特点。
N
1
0
0
9
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
09：内径：45 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
09：
内径：45 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1009-M-SP |
| 单列N型 | 锥孔型 | N1009-K-M-SP |

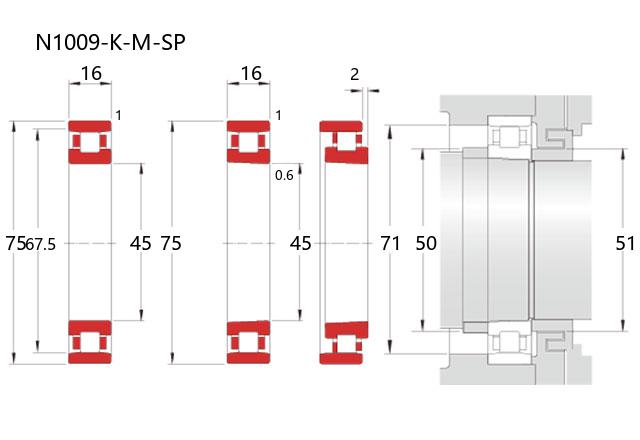

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 宽度 | B | 16 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 67.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 37.5 |
| 基本额定静载荷 | Cor | 35.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 14000 | |
| 油润滑 | 22000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| d1a(min) | 51 | |
| Da(max) | 71 | |
| Da(min) | 68 | |
| ra(max) | 0.6 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 30 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 18 |
| 重量(kg) | ||
| 参考 | 0.279 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NTN N1009HSKC1NAP4轴承 精密圆柱滚子 |
NTN | 45 X 75 X 16 | 东北 | 日本 | 2 | 1004.3 | ￥823.2 | |
