N1006-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：30 mm，外径：55 mm，厚度：13 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1006-TP-SP是一种超高精密N型圆柱滚子轴承，其内径为30毫米，外径为55毫米，厚度为13毫米。该型号轴承适用于对旋转精度要求较高的应用环境，主要设计为无挡边结构，能够适应轴与座孔的相对轴向位移，便于安装和调整。
在材料与工艺方面，该轴承采用高品质钢材制造，经过特殊热处理和精密研磨，有助于提升运转平稳性和耐久性。由于采用圆柱滚子设计，它在承受径向负荷方面表现良好，同时保持较低的摩擦系数，适用于中高速运转条件。
此类轴承常见于机床主轴、电机或精密仪器等设备中，能够满足一般工业应用对精度和可靠性的需求。选型时需结合具体工况考虑负荷能力与润滑条件，以确保性能发挥。根据实际应用情况，建议参考相关技术资料进行进一步确认。
N
1
0
0
6
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
06：内径：30 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
06：
内径：30 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1006-TP-SP |
| 单列N型 | 锥孔型 | N1006-K-TP-SP |

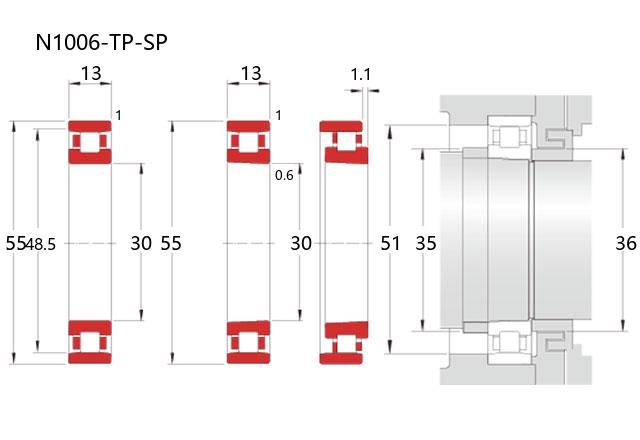

| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 55 |
| 宽度 | B | 13 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 48.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 19.7 |
| 基本额定静载荷 | Cor | 19.6 |
| 限制速度(rpm) | ||
| 脂润滑 | 34000 | |
| 油润滑 | 38000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 35 | |
| d1a(min) | 36 | |
| Da(max) | 51 | |
| Da(min) | 49 | |
| ra(max) | 0.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 10 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 10 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 重量(kg) | ||
| 参考 | 0.135 | |
