N1006-K-T-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：30 mm，外径：55 mm，厚度：13 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-T：聚酰胺树脂保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1006-K-T-SP属于超高精密圆柱滚子轴承中的N型结构，适用于对旋转精度和刚性要求较高的场合。该型号轴承内径为30毫米，外径55毫米，厚度13毫米。其结构特点包括外圈带双挡边、内圈无挡边的开放式设计，便于滚子在径向方向上实现灵活引导，同时允许一定程度上补偿轴与壳体间的相对位移。
这类轴承通常采用优质高碳铬轴承钢制造，并经过特殊热处理工艺，有助于提升承载能力和耐磨性。圆柱滚子作为滚动体，与滚道为线接触，能在径向负荷下表现出较高的刚性和运转精度。后缀“K”表示轴承内孔带有1:12的锥度，便于安装在锥形轴颈上；“T”指窗式钢制保持架，有助于在高转速下维持稳定；“SP”表示尺寸精度与旋转精度达到较高标准。
在适用场景方面，N1006-K-T-SP常见于机床主轴、电主轴、精密齿轮箱及测量仪器等设备中，尤其适合中高转速、中等以上径向负荷的工作环境。使用中需配合适当的润滑与密封措施，以延长使用寿命并维持精度性能。
N
1
0
0
6
-
K
-
T
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
06：内径：30 mm
-K：锥孔，锥度 1:12
-T：聚酰胺树脂保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
06：
内径：30 mm
-K：
锥孔，锥度 1:12
-T：
聚酰胺树脂保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

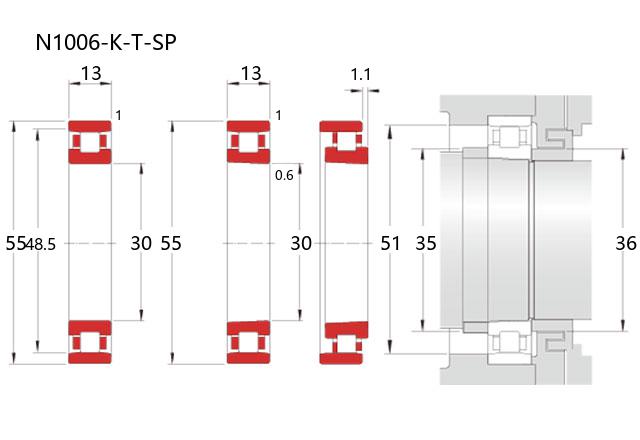

| 公称型号 | ||
| 单列N型 | 直孔型 | N1006-T-SP |
| 单列N型 | 锥孔型 | N1006-K-T-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 55 |
| 宽度 | B | 13 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 48.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 19.7 |
| 基本额定静载荷 | Cor | 19.6 |
| 限制速度(rpm) | ||
| 脂润滑 | 19000 | |
| 油润滑 | 31000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 35 | |
| d1a(min) | 36 | |
| Da(max) | 51 | |
| Da(min) | 49 | |
| ra(max) | 0.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 10 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 10 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 重量(kg) | ||
| 参考 | 0.135 | |
