N1006-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】

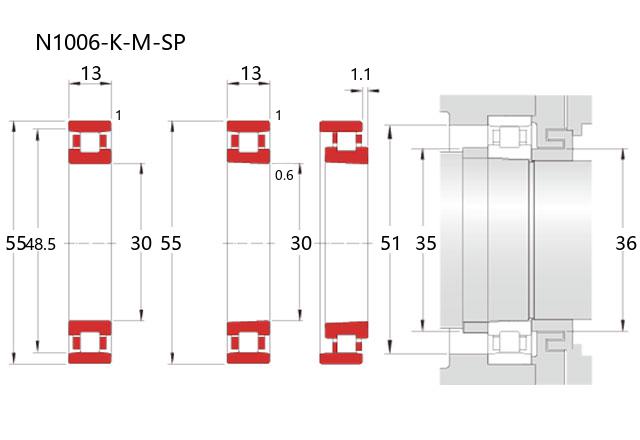

基本尺寸：内径：30 mm，外径：55 mm，厚度：13 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1006-K-M-SP属于超高精密轴承中的N型圆柱滚子轴承系列。该型号内径为30毫米，外径55毫米，厚度13毫米，采用无挡边外圈和带双挡边的内圈结构，能够适应轴与座孔的相对轴向位移，适用于需要较高旋转精度和刚性支撑的场合。
此类轴承在设计上注重降低摩擦阻力，其保持架结构与滚子轮廓经过优化，有助于在高速运转条件下保持稳定性。同时，部分型号会采用特殊热处理工艺和超精加工技术，以提升材料的耐磨性和尺寸一致性。由于具备较高的径向承载能力，并兼顾一定的调心性能，它常被应用于精密机床主轴、电主轴或测量仪器等设备中。
在安装与使用过程中需注意工作游隙的控制，适当润滑与防尘措施能够有效延长其使用寿命。选型时需结合具体工况条件，综合考虑负载分布、转速范围及环境因素对轴承性能的影响。
N
1
0
0
6
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
06：内径：30 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
06：
内径：30 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1006-M-SP |
| 单列N型 | 锥孔型 | N1006-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 55 |
| 宽度 | B | 13 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 48.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 19.7 |
| 基本额定静载荷 | Cor | 19.6 |
| 限制速度(rpm) | ||
| 脂润滑 | 19000 | |
| 油润滑 | 31000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 35 | |
| d1a(min) | 36 | |
| Da(max) | 51 | |
| Da(min) | 49 | |
| ra(max) | 0.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 10 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 10 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 重量(kg) | ||
| 参考 | 0.135 | |
