HCN1024-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：120 mm，外径：180 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1024-K-TP-SP属于超高精密轴承中的N型圆柱滚子轴承系列。该型号内径为120毫米，外径180毫米，厚度28毫米，对应英制尺寸约为内径4.724英寸，外径7.087英寸，厚度1.102英寸。
此类轴承采用无挡边设计的滚道和可分离式结构，使得内外圈能够实现独立安装。其滚动体与滚道之间经优化修形，有助于降低高速运转时的边缘应力。保持架通常选用轻量化材料，既控制离心力影响，又兼顾引导稳定性。这些特性使该型号在径向刚度与运转精度方面具有较好表现。
由于具备微量调心能力和低摩擦特性，此类轴承常见于机床主轴、印刷机械传动模块及测试设备旋转单元等场景。在中等转速条件下，它能维持较稳定的径向游隙，同时对轴的热变形具有一定适应性。选型时需结合具体工况验证润滑条件与负载分布，以发挥其技术特点。
H
C
N
1
0
2
4
-
K
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
24：内径：120 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
24：
内径：120 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1024-TP-SP |
| 单列N型 | 锥孔型 | HCN1024-K-TP-SP |

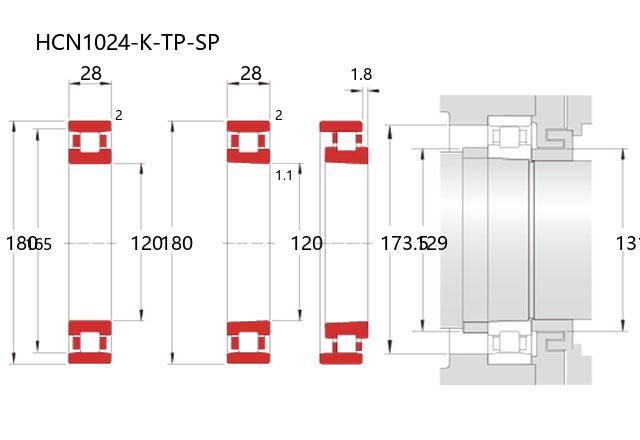

| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 宽度 | B | 28 |
| r(min) | 2 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 165 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 159 |
| 基本额定静载荷 | Cor | 191 |
| 限制速度(rpm) | ||
| 脂润滑 | 10400 | |
| 油润滑 | 12200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.8 |
| 安装尺寸(mm) | ||
| da(min) | 129 | |
| d1a(min) | 131 | |
| Da(max) | 173.5 | |
| Da(min) | 167 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 2.34 | |
