HCN1020-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1020-K-TP-SP属于超高精密轴承中N型圆柱滚子轴承的典型代表，其结构设计适用于要求高旋转精度和刚性的工作场景。该型号的基本尺寸为内径100毫米、外径150毫米、厚度24毫米，这一尺寸规格在常规工业应用中具有良好的适配性。
此类轴承采用无挡边滚道与可分离式设计，使得内圈与滚子组件能够独立安装，便于维护和调整。通过优化滚子与滚道的接触线，该结构可有效降低高速运转时的摩擦热，同时具备承受中等径向负荷的能力。在制造工艺方面，选用的高纯度钢材经过特殊热处理，使零件在长期运行中能保持尺寸稳定性。
由于采用精密级加工标准，该型号适用于机床主轴、测量仪器转子等对运动精度要求较高的领域。其内部游隙经过针对性调整，可在温升变化明显的环境中维持预紧力的一致性。此外，非定位轴承的特性使其在轴系热膨胀场合表现出更好的适应性。该型号的标准化设计为设备制造商提供了可靠的配套选择。
H
C
N
1
0
2
0
-
K
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
20：内径：100 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
20：
内径：100 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1020-TP-SP |
| 单列N型 | 锥孔型 | HCN1020-K-TP-SP |

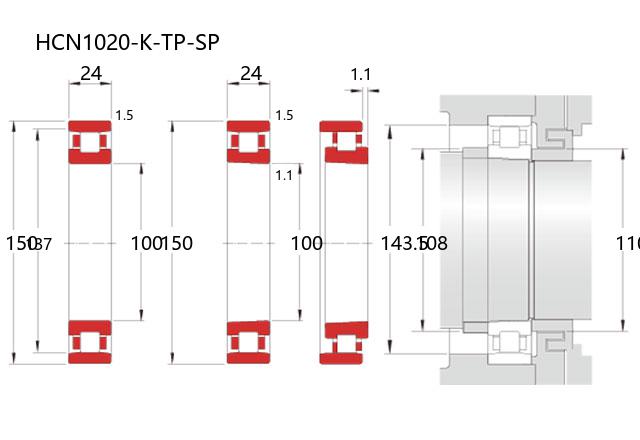

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 宽度 | B | 24 |
| r(min) | 1.5 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 137 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 107 |
| 基本额定静载荷 | Cor | 126 |
| 限制速度(rpm) | ||
| 脂润滑 | 12800 | |
| 油润滑 | 15100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 108 | |
| d1a(min) | 110 | |
| Da(max) | 143.5 | |
| Da(min) | 139 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.46 | |
